JUMBO LIFT 3500 HF X-Tend

Hydraulische Doppelscherenhebebühne

JUMBO LIFT 3500 HF X-Tend

ART.-NR:JLB035.0021200D-5001 Preis: €7.540,00 inkl. 16% MwSt.
JUMBO LIFT 3500 HF X-Tend

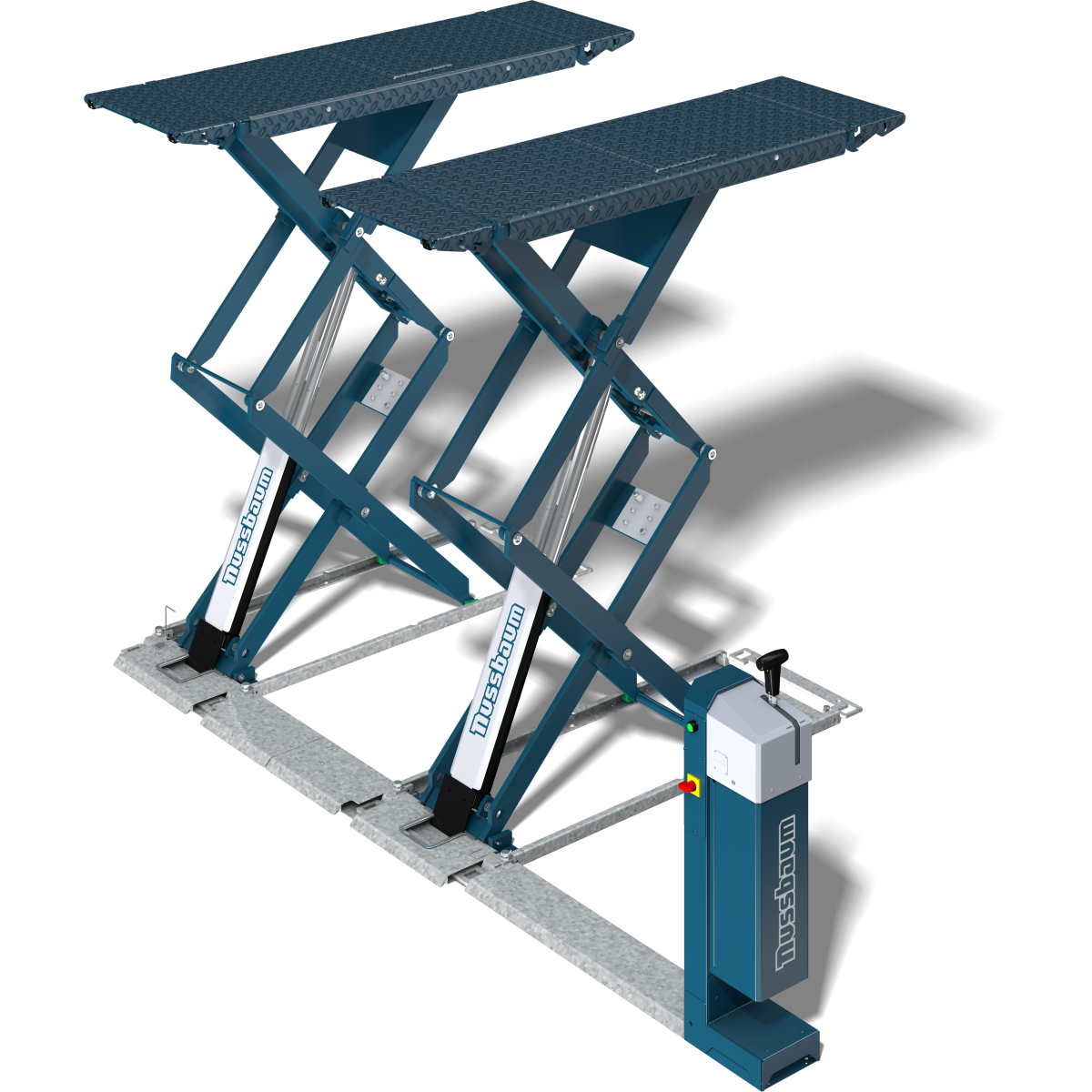

NB JL 3500XT 035jl00092 p2 NB b eing

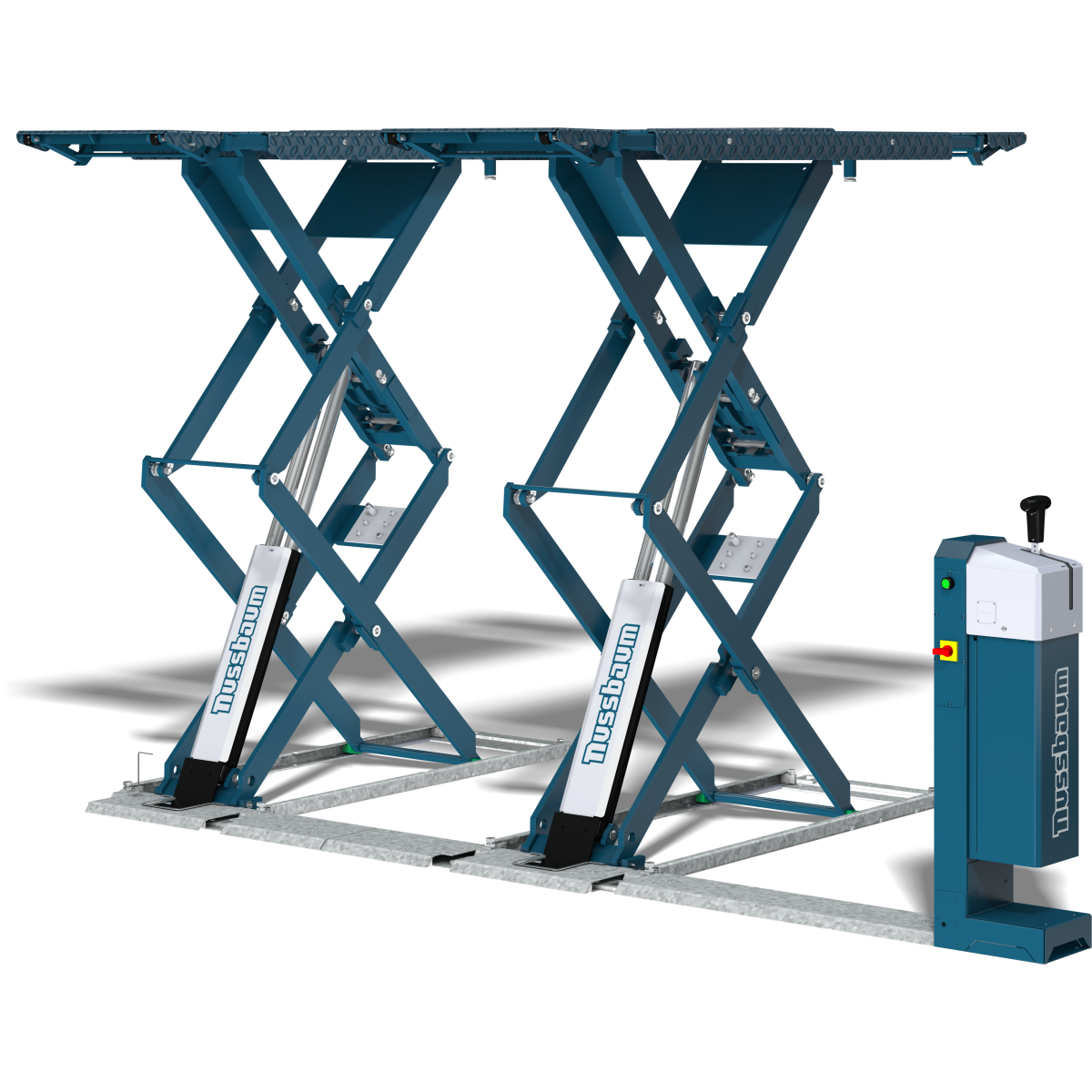

NB JL 3500XT 035jl00092 p NB b

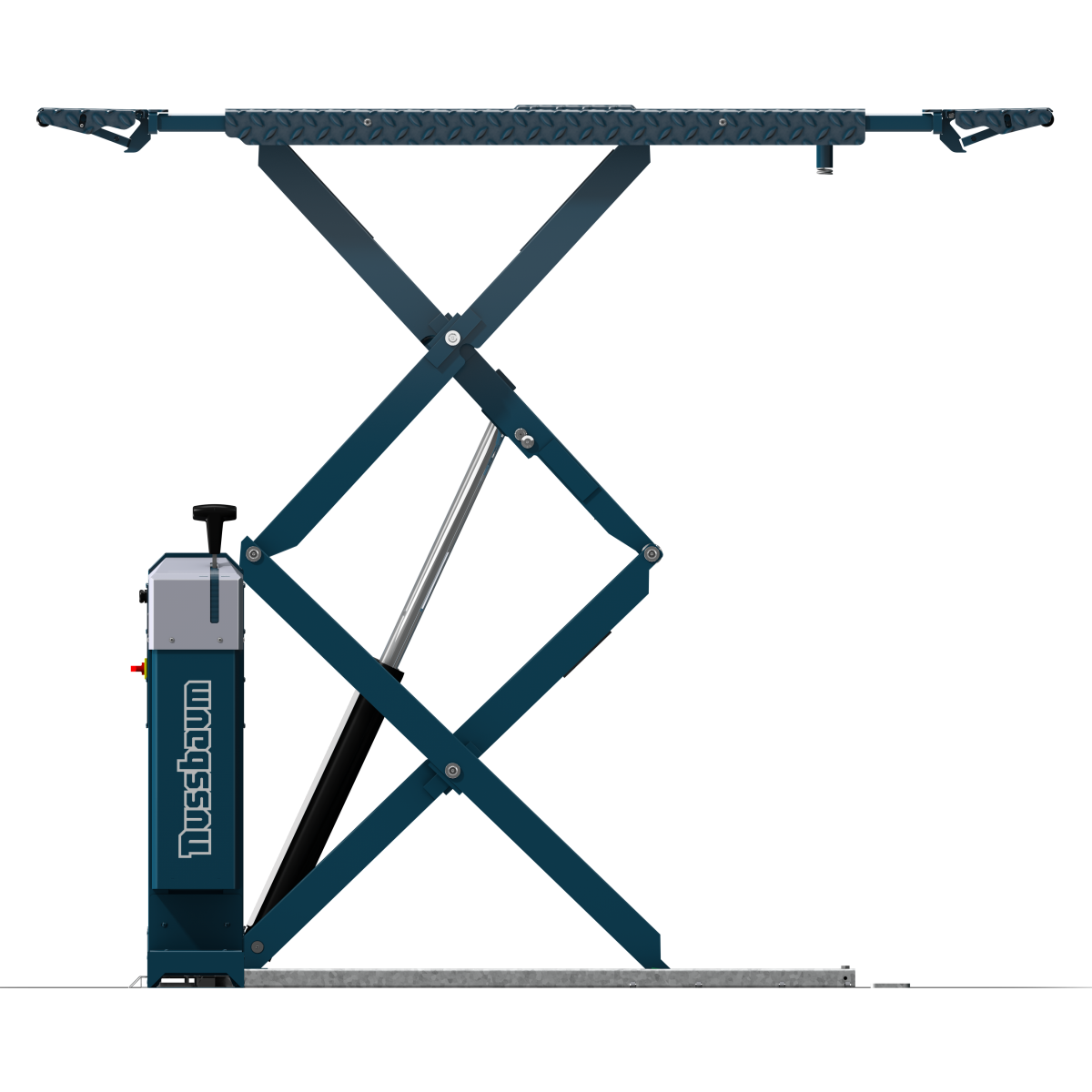

NB JL 3500XT 035jl00092 s NB b

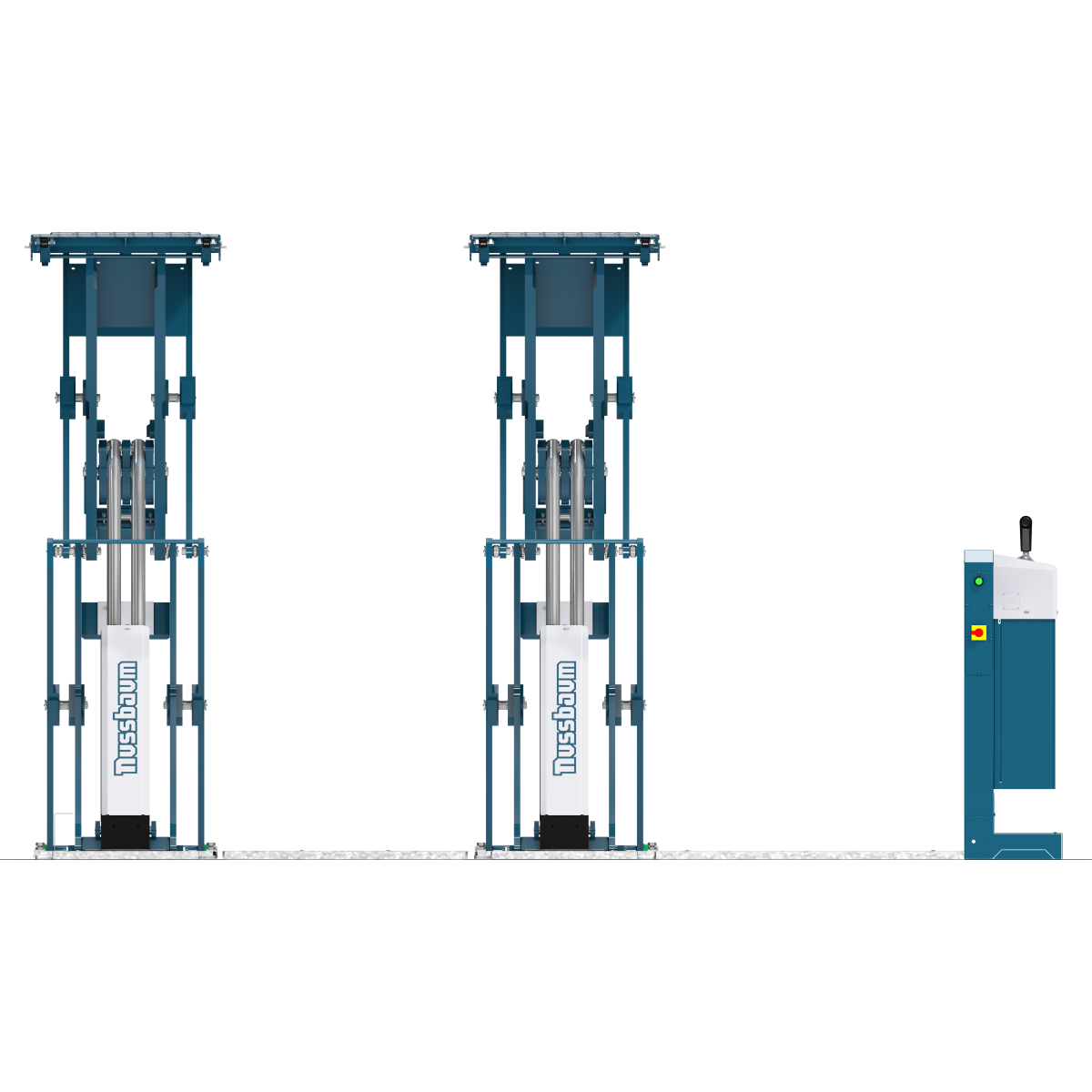

NB JL 3500XT 035jl00092 f NB b
Onlinepreis
€7.540,00
inkl. 16% MwSt.
Kaufen Konfigurieren vergleichen
Kurzbeschreibung
ART.-NR: JLB035.0021200D-5001
Tragkraft: 3500 kg
Form Doppelscherenhebebühne
Farbe blau

JUMBO LIFT 3500 HF X-Tend

Die hydraulische Doppelscherenhebebühne JUMBO LIFT 3500 HF X-Tend mit einer Tragkraft von 3500 kg ist die perfekte Allround-Hebebühne für die Kfz-Werkstatt in der Schnelligkeit, Flexibilität und Verlässlichkeit gefragt sind. Mit Ihrem geringen Platzbedarf, Ihrer hohen Hubhöhe von 2005 mm, den zweimal längenverstellbaren Aufnahmen und der flachen Bauweise ist sie die Hebebühne, die in keiner professionellen Autowerkstatt fehlen darf. Ob für Reifenwechsel, Ölwechsel, Arbeiten am Motor oder die Annahme, für tiefliegende Sportwagen, SUV oder Fahrzeuge wie den neuen langen 7er BMW, der JUMBO LIFT 3500 HF X-Tend ist blitzschnell hubbereit und angehoben. Die Aufnahmeplattformen können zweimal verlängert werden: Zusätzlich zu den beim « klassischen » Jumbo Lift NT vorhandenen klappbaren Verlängerungen und der flexiblen Aufstellbreite, hat der neue Jumbo Lift HF X-Tend ausziehbare Verlängerungen. So kann die Länge der Aufnahmeplattformen bei Bedarf von 1550 mm verlängert werden. Die Auffahrrampen können wie gehabt in einem einfachen Handgriff ver- und entriegelt werden. Der JUMBO LIFT 3500 HF X-Tend wird von Nussbaum im Stammwerk Kehl-Bodersweier in Baden-Württemberg entwickelt und hergestellt.

  • Hubzeit und Senkzeit: 35 Sekunden
  • Tragkraft: 3500 kg
  • Effektive Hubhöhe von 2005 mm
  • Extrem flache Konstruktion: Auffahrhöhe von nur 103 mm

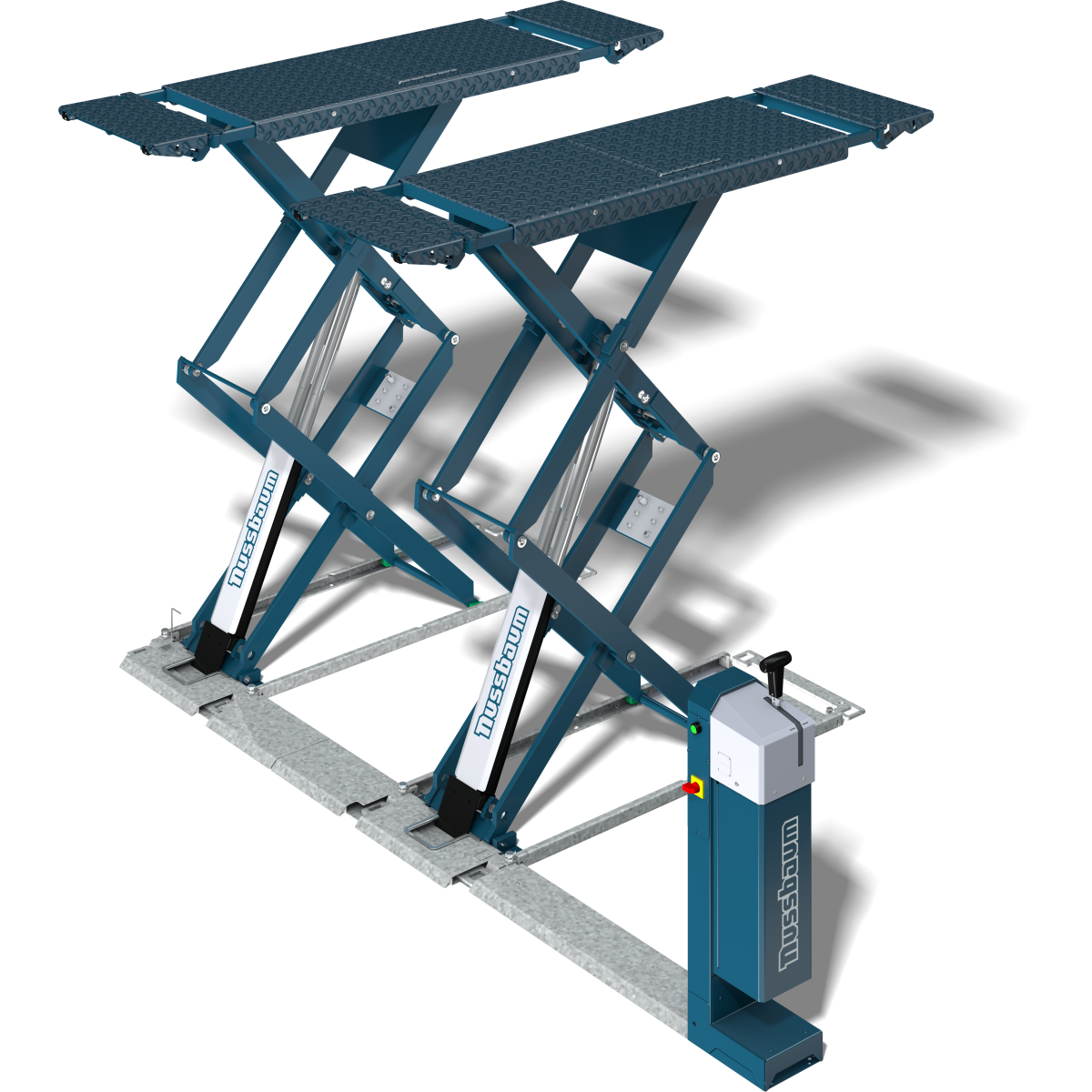

  • Zweimal längenverstellbare Aufnahme – Variable Länge von 1550 mm
  • Flexible Montage: Verstellbare Breite, kein Druckluftzugang nötig
  • 360°-Zugang
  • Kann auch bodeneben installiert werden: Jumbo Lift 3500 HF X-tend Unterflur
  • Dreifach garantierte Qualität: Aggregat, Hydraulikzylinder und die komplette Hebebühne werden vor Versand getestet
  • Entwickelt und hergestellt in Südwestdeutschland
  • Empfohlen von BMW (für bauähnliche Hebebühnen Jumbo Lift 3200 NT, Jumbo Lift 4000 NT)

Alle hydraulischen Jumbo-Hebebühnen sind serienmäßig mit zwei redundanten Hydraulikkreisläufen ausgestattet: Nussbaums patentierte Hydrauliktechnologie NT wird durch die 2016 eingeführte, weltweit einzigartige HyperFlow®-Technologie komplettiert. HyperFlow® gleicht den Druck der Hydraulikkreisläufe bei jedem vollen Hubgang automatisch aus. Der manuelle Ausgleich und Wartungsaufwand entfallen.

Mit dem „Nussbaum Commander“ können wir Ihnen als weltweit einziger Hebebühnenhersteller eine punktgenaue, variable Senkgeschwindigkeit anbieten. Der Nussbaum-Commander ermöglicht das feinfühlige Senken und lässt den Anwender Positionen im Handumdrehen ändern und korrigieren, das Ganze bei maximaler Sicherheit. Der JUMBO LIFT 3500 HF X-Tend ist nicht nur sicher, sondern auch außergewöhnlich flexibel und kann je nach Wunsch in verschiedenen Aufstellbreiten installiert werden. Sie möchten den JUMBO LIFT 3500 HF X-Tend bodeneben installieren? Hier geht es zur Unterflur-Version: Jumbo Lift 3500 HF X-tend Unterflur

Der JUMBO LIFT 3500 HF X-Tend kommt ganz ohne Druckluft aus. Die vier Hydraulikzylinder benötigen sehr wenig Energie. Der geringe Stromverbrauch, der beständige automatische Ausgleich der Hydraulikkreisläufe durch das HyperFlow® System und der geringe Wartungsaufwand auch dank der reduzierten Anzahl beweglicher Teile senken die laufenden Kosten. Der Bedienhebel „Nussbaum Commander“ ist an dem in einem schalldämmenden Metallgehäuse integrierten Aggregat angebracht. Die Bedieneinheit ist mit der Hebebühne nur durch die Hydraulikschläuche verbunden und kann frei um die Hebebühne positioniert werden. Die Hydraulikschläuche können je nach Bedarf im Werkstattboden oder in einem schützenden Metallgehäuse auf dem Boden angebracht werden. Die Doppelscheren werden in Nussbaums hauseigenen, hochmodernen Schweißanlagen geschweißt, kugelbestrahlt und anschließend blau pulverbeschichtet. So ist Ihre Hebebühne langfristig gegen Schmutz und Wetter geschützt.

Details
Tragkraft 3500 kg
Installationsart Überflur
RAL Farbe RAL 5001 - blau
Oberfläche Pulverbeschichtung
Aufnahmelänge min 1550 mm
Empfohlene Aufstellbreite 2020 mm
CE-Stop 1
Hubhöhe 2005 mm
Gleichlaufsystem hydraulisch
Aufnahmebreite 610 mm
Aufnahmehöhe 103 mm
Fahrschienenabstand 800 - 900 mm
Auf- / Überfahrhöhe 103 mm
Aufstellbreite 2020 - 2120 mm
Gesamtbreite 2020 - 2120 mm
Hub-/Senkzeit 35 sec
Gesamtaufnahmebreite 2020 mm
Ölmenge (ca.) 14 liter
Elektroanschluss (Ph/V / Hz) 3 Ph , 400 V , 50 Hz
Motorleistung 3 KW
Absicherung 16 Amp. Träge
Fundamentlänge 2100 mm
Fundamentbreite 2060 mm
Betonstärke 160 mm
Betonqualität C20/25
Geräuschpegel (<=) 70 db
Zolltarifnummer 84254100

Datenblätter

Datenblatt 180 KB
Datenblatt mit Lehrrohr 132 KB

Fundamentpläne

Fundamentplan mit Einbauwanne und Lehrrohr 348 KB
Fundamentplan mit Einbauwanne und Kabelkanal 306 KB
Fundamentplan 78 KB
Fundamentplan Unterflur ohne Einbauwanne mit Leerrohr 371 KB

Dübelbohrbilder

Dübelbohrbild 50 KB

Aufnahmematritzen

Aufnahmematrix 469 KB

Prüfbücher

JUMBO LIFT 3500 NT + X-tend DE EN FR ES IT 17 MB

Broschüren

Jumbo HF X-tend Factsheet - English/Deutsch 2.6 MB
Holzkiste
1
Verpackung Holzkiste
Abmessungen (LxBxH) 1750mm x 770mm x 770mm
Gesamtgewicht 950kg
Stapelbar 2-fach
Listenansicht Explosionsansicht
Anlaufrolle RD. 17X17 PA6 ART.-NR: 030JL06166
sofort lieferbar
Außenbolzen Schere Rd. 30x85 42CrMo4V verg. ART.-NR: 030JL26165
geringer Bestand
Ausschalter A 105/3.0200-EV-SO ART.-NR: 990403
Lieferzeit auf Anfrage

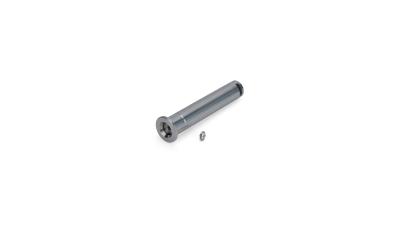

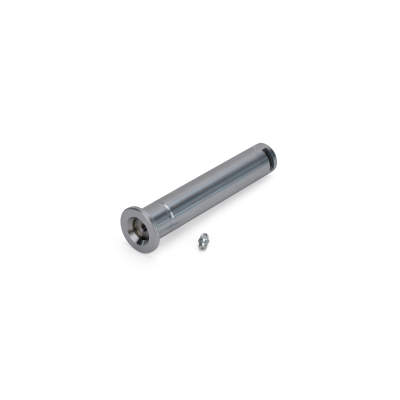

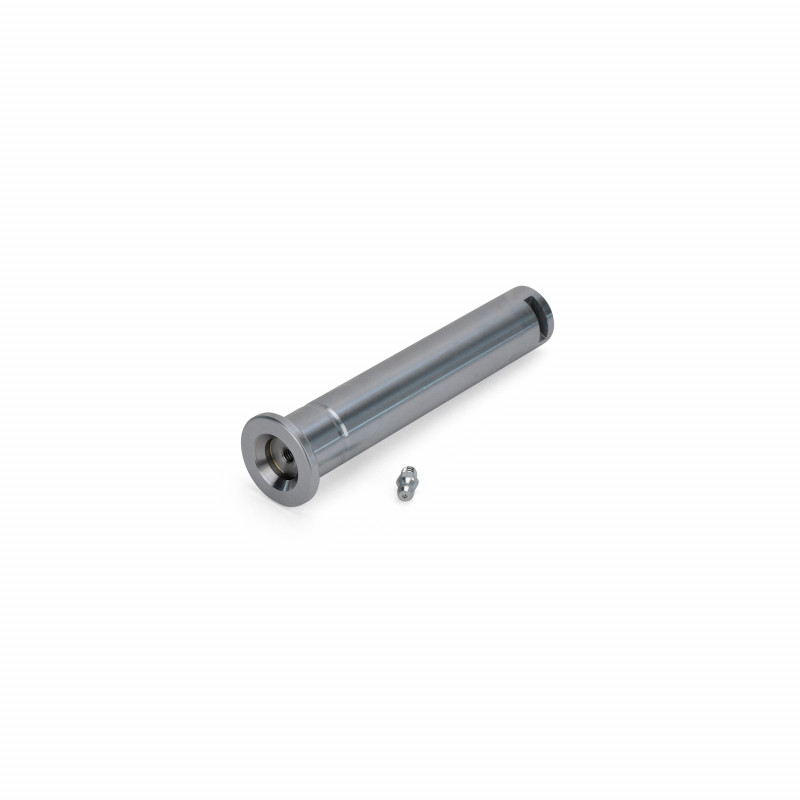

Aussenbolzen Schere Rd. 35x138 42CrMo4V ART.-NR: 030JL26024
Lieferzeit auf Anfrage

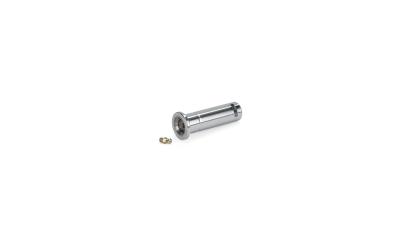

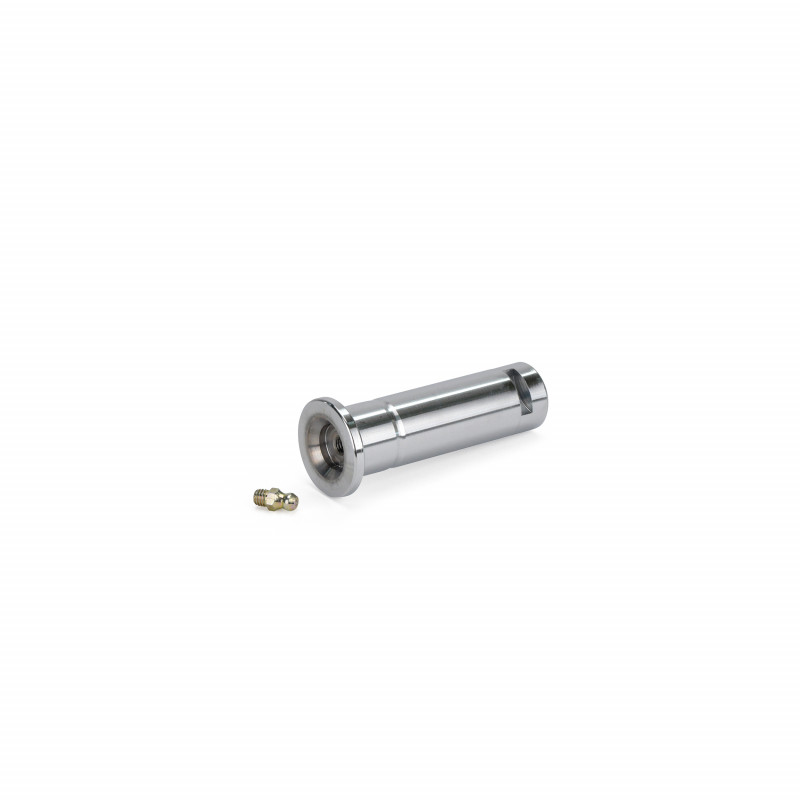

Aussenbolzen Schere Rd. 35x90 42CrMo4V ART.-NR: 030JL26022
Lieferzeit auf Anfrage

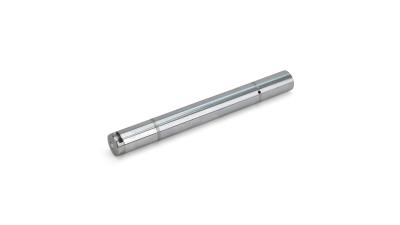

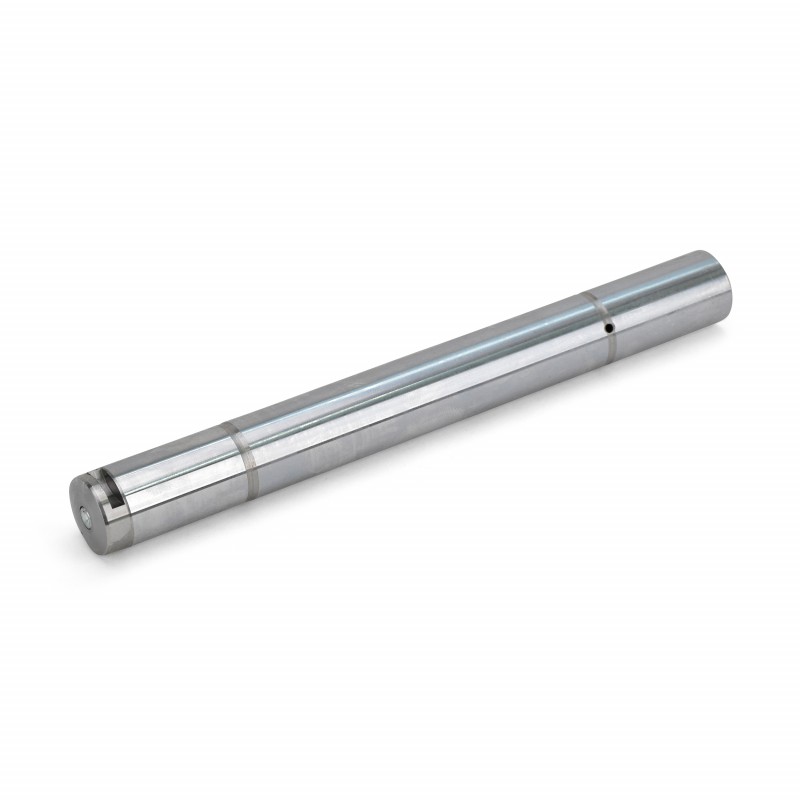

Bolzen ZE Rd. 30x275 42CrMo4V (Kanban) ART.-NR: 030JL66090
geringer Bestand
Drucktaster 1115.0101 ART.-NR: 990322
Lieferzeit auf Anfrage
Festlagerbolzen SK. SW22x63 9SMn28K ( galv.verzinkt ) ART.-NR: 030JL05012
Lieferzeit auf Anfrage
Folgezylinder überström kpl. ART.-NR: 9040JL02700
Lieferzeit auf Anfrage
Gleitstück oben Fl. 70x48x20 Murtfeld grün ART.-NR: 030JL26168
Lieferzeit auf Anfrage

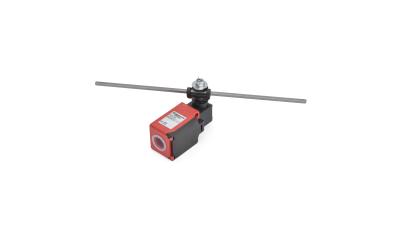

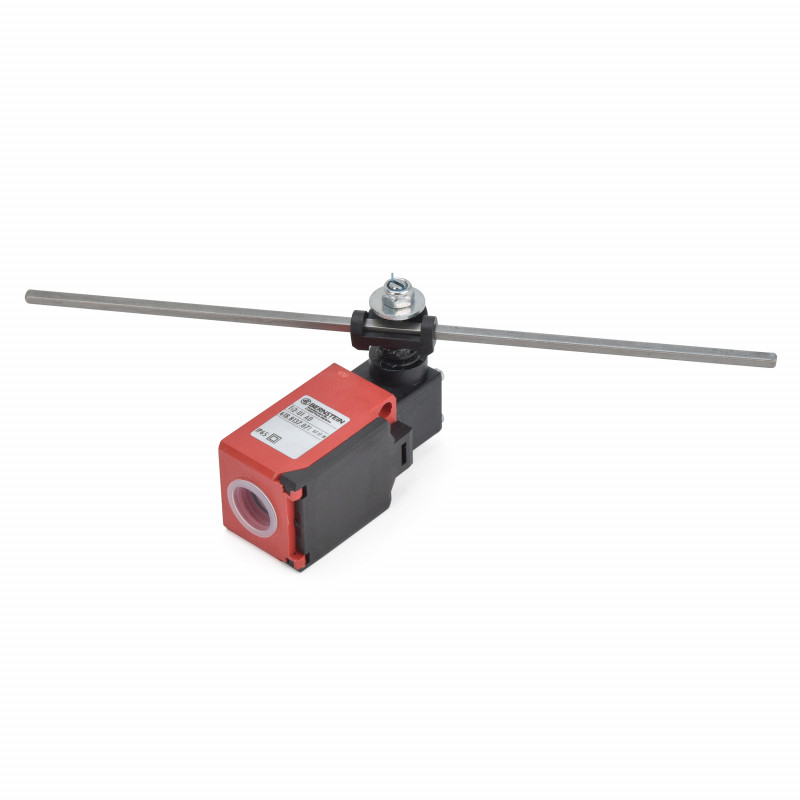

Grenztaster TI-U1 AD 90GR VS K ART.-NR: 990003
geringer Bestand
Kommandozylinder überström kpl. ART.-NR: 040JL02600
Lieferzeit auf Anfrage
Öffner-Kontakt, Front / M22-K01 ART.-NR: 990181
Lieferzeit auf Anfrage
Rückschlagventil RVE06 S 2 bar Einbauart: G1/4" ART.-NR: 983700
geringer Bestand
Schließer-Kontakt, Front / M22-K10 ART.-NR: 990133
Lieferzeit auf Anfrage
Schmiernippel (9AM6X1) Stahl DIN 71412 M 6x1 ART.-NR: 970020
sofort lieferbar
Schütz DC24V / 5,7KW / 400V [27] ART.-NR: 990842
geringer Bestand

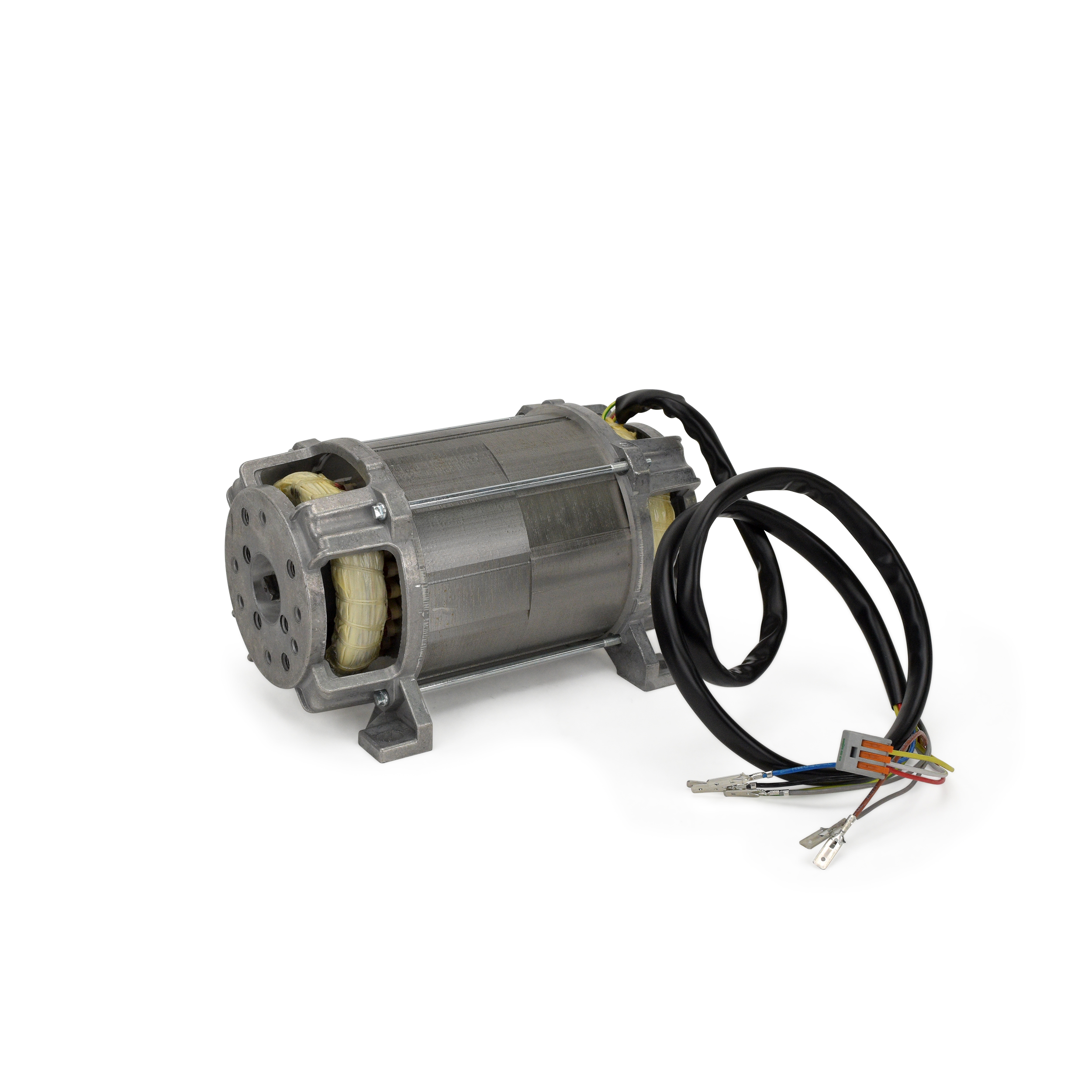

Unterölmotor UO7K2-371 3,00 kW 3 Ph. 230/400V 50Hz 2pol. ART.-NR: 992658
Lieferzeit auf Anfrage
Zahnradpumpe 1BK7S4,2 Q 2,7 cm³ ART.-NR: 980340
sofort lieferbar
Zylinderbolzen unten Rd. 28x197 (Kanban) ART.-NR: 9030JL62021
geringer Bestand
7 8 9 10 11 12 13 14
Kabelkanal verzinkt für bodenebenen Einbau ART.-NR: 030JL05515
Kanalabdeckung bodenebenem Einbau ART.-NR: 032JL05517
Polymerauflagen 100 x 150 x 340 mm, 1 Stück. ART.-NR: 973852
Polymerauflagen 50 x 150 x 340 mm, 1 Stück. ART.-NR: 975041
Verlorene Schalung verzinkt für bodenebenen Einbau ART.-NR: 030JL45501
