Power Lift HF 3S 3500 OTTO MM

Hydraulische 2 Säulen Hebebühne mit dreifachem Sicherheitssystem und Otto MM-Tragarmen

Power Lift HF 3S 3500 OTTO MM

ART.-NR:HLNTK235.0000160D-7016
Power Lift HF 3S 3500 OTTO MM

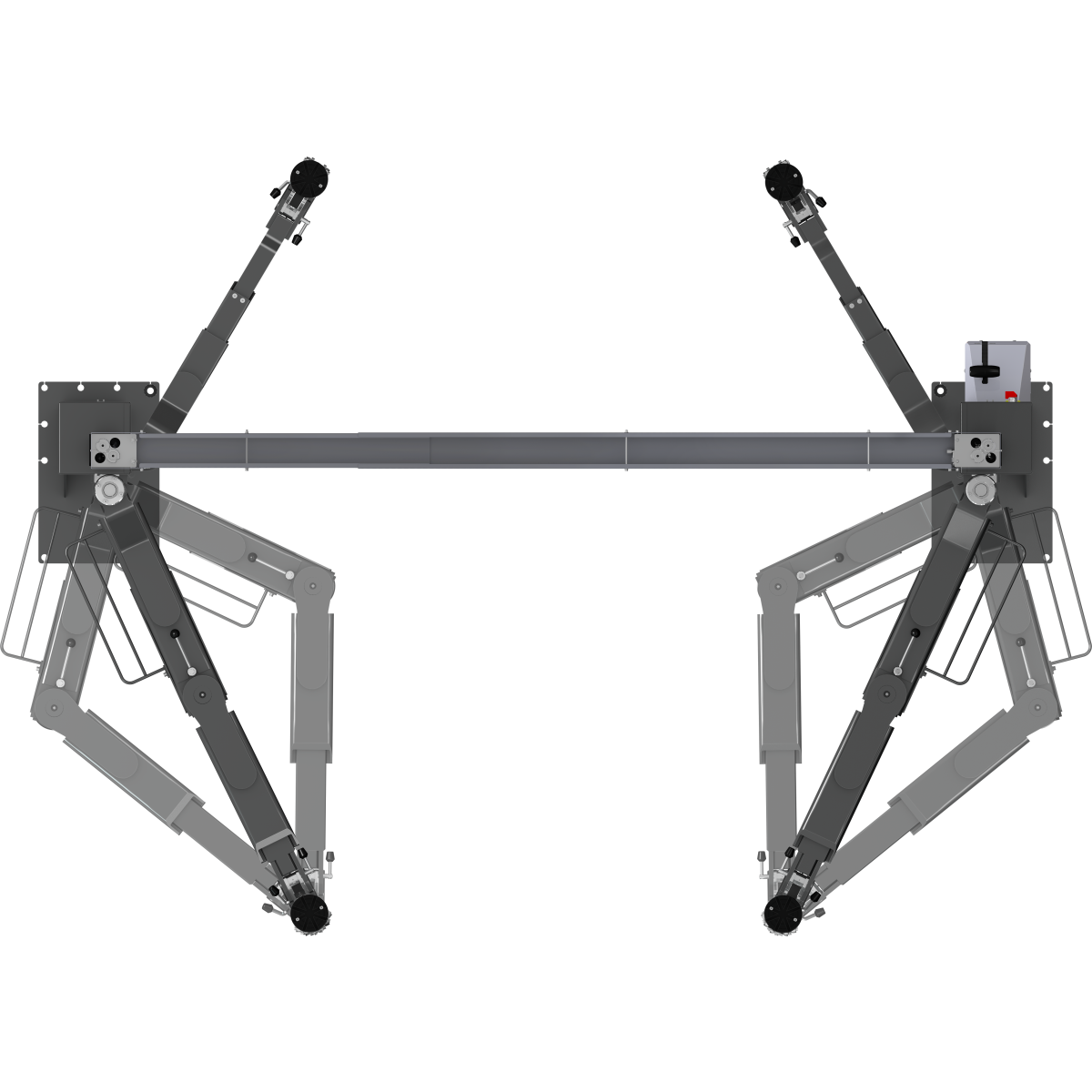

2 post lift HF 3S 3500 OTTO MM d RAL7016 grey

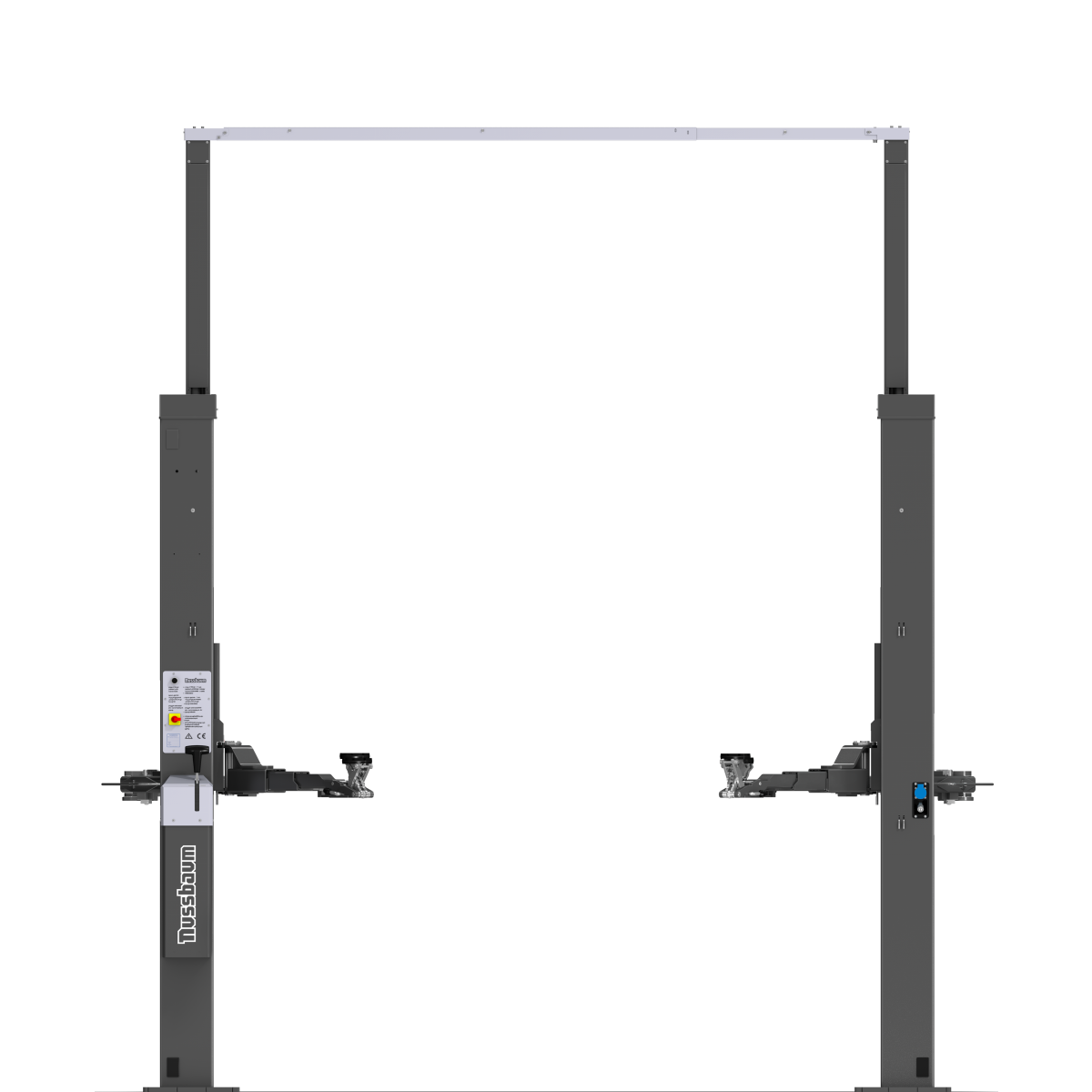

2 post lift HF 3S 3500 OTTO MM f RAL7016 grey

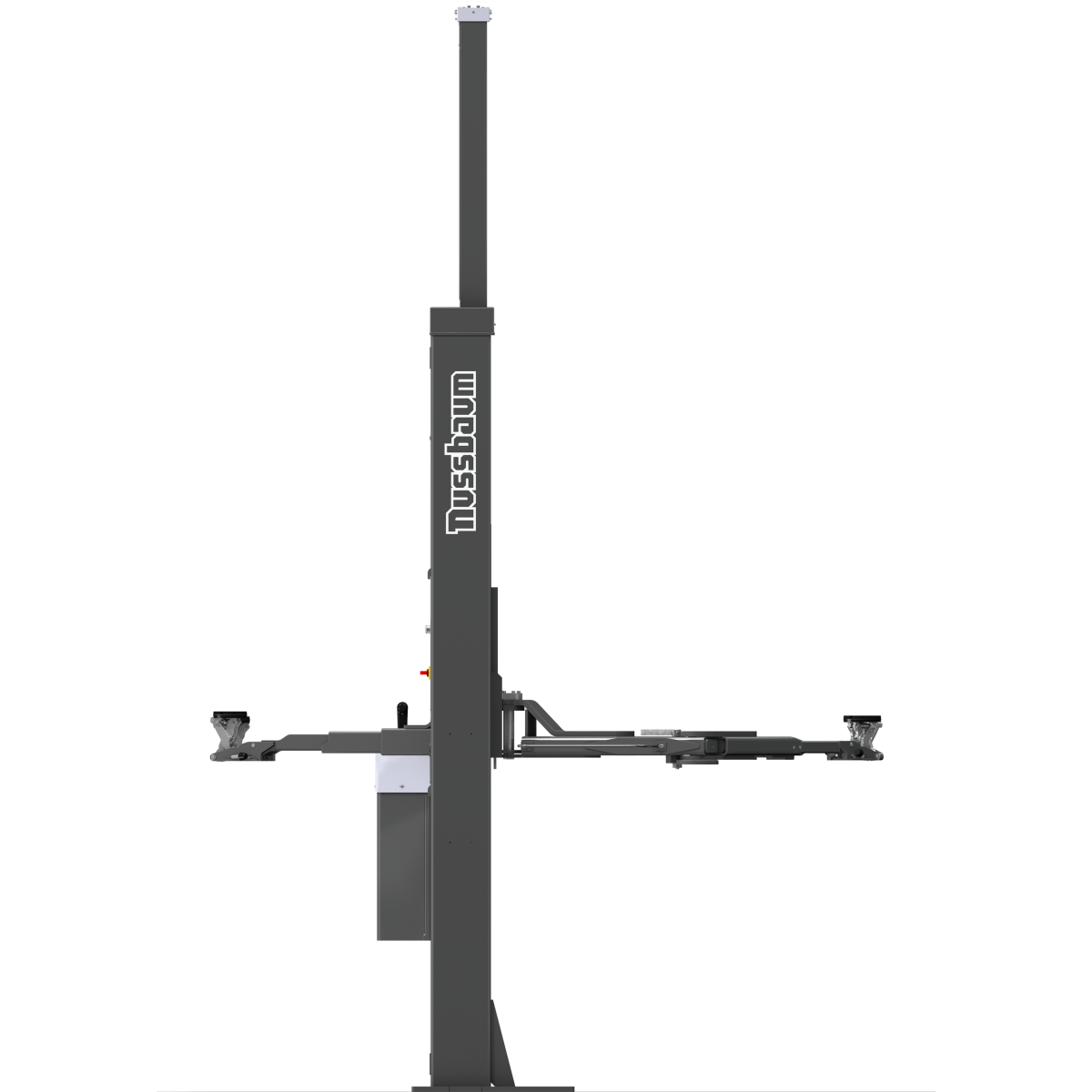

2 post lift HF 3S 3500 OTTO MM s RAL7016 grey

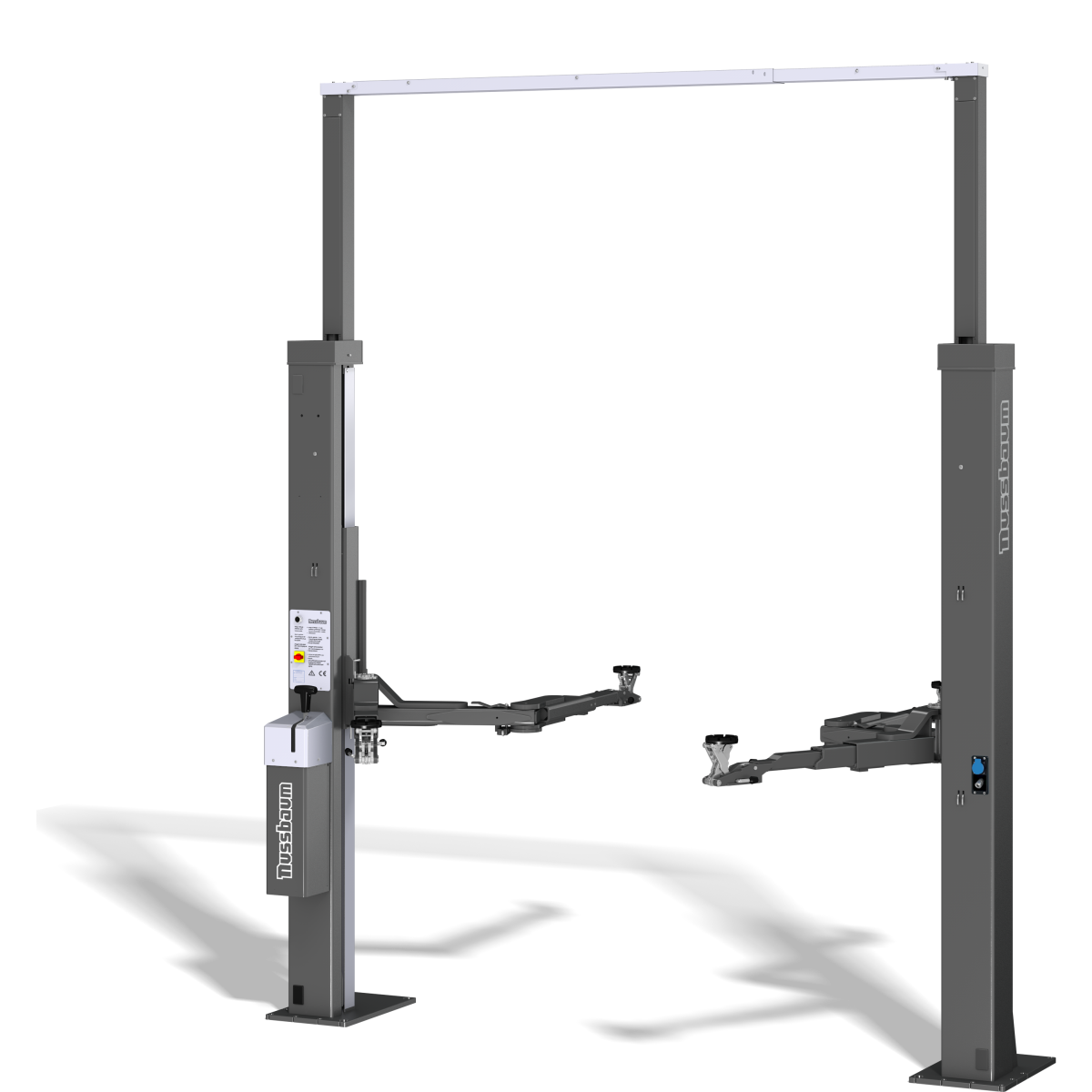

2 post lift HF 3S 3500 OTTO MM p2 RAL7016 grey
Konfigurieren vergleichen
Kurzbeschreibung
ART.-NR: HLNTK235.0000160D-7016
Tragkraft: 3500 kg
Form 2 Säulenhebebühne
Farbe grau
Händler in Ihrer Nähe

Power Lift HF 3S 3500 OTTO MM

Die hydraulische 2 Säulen Hebebühne Power Lift HF 3S 3500 OTTO MM mit einer Tragkraft von 3500 kg und OTTO MM Tragarmen ist die weltweit einzige Hebebühne mit dreifachem Sicherheitssystem. Die Power Lift HF 3S 3500 OTTO MM ist die ideale Hebebühne für den täglichen Dauereinsatz in einer beständig ausgelasteten Autowerkstatt, für die nur das Beste gut genug ist. Mit ihren schnellen Hub- und Senkzeiten, ihren zwei redundanten Hydrauliksystemen und der automatischen Sicherheitsklinke ist sie die perfekte Mischung aus höchster Sicherheit und Performance.

Mit den OTTO MM Tragarmen bestehend aus einem langen 1-fach teleskopierbarem Doppelgelenktragarm und einem kurzen 2-fach teleskopierbaren Tragarm können Sie eine breite Palette an Fahrzeuggrößen und Gewichtsklassen anheben. Außerdem ist die Power Lift HF 3S 3500 OTTO MM mit Mini-Max Tragtellern ausgestattet und erlaubt daher leichten Zugang zu den Aufnahmepunkten tiefergelegter Fahrzeuge, Fahrzeuge mit tiefgezogenem Seitenschweller oder Geländewagen. Die Tragteller können nach dem Einschwenken bequem per Fußbetätigung an den Unterboden herangehoben werden.

Die Power Lift HF 3S 3500 OTTO MM ist serienmäßig mit den patentierten Nussbaum-Technologien NT und HyperFlow® ausgestattet und wird von Nussbaum in Kehl-Bodersweier in Baden-Württemberg entwickelt und hergestellt.

  • Hubzeit: 26 Sekunden / Senkzeit 14 Sekunden
  • Tragkraft: 3500 kg
  • Dreifache Sicherheit: Zwei redundante Hydraulikkreisläufe plus automatische Sicherheitsklinke (Kein Klacken bei Heben und Senken)
  • Otto MM-Tragarme erreichen die Aufnahmepunkte verschiedenster Fahrzeuggrößen
  • Verstellbar in Breite und Höhe (mit optionaler Säulenverlängerung)
  • Druckluftanschluss und 220 V Steckdose in Säule integriert
  • Hohe Qualität: Jedes Aggregat und jeder Hydraulikzylinder werden vor Versand getestet
  • Entwickelt und hergestellt in Südwestdeutschland


Die HF 3S-Serie ist das Ergebnis aus über 40 Jahren Erfahrung in der Herstellung und Entwicklung hochwertiger automobiler Hebebühnen Made in Germany. Mit speziell entwickelten, hauseigenen Technologien, können wir Ihnen als weltweit einziger Hebebühnenhersteller eine punktgenaue, variable Senkgeschwendigkeit und einen immer perfekten Gleichlauf ohne manuellen Wartungsaufwand anbieten. Der ergonomische, stufenlose Bedienhebel Nussbaum-Commander ermöglicht das feinfühlige Senken und lässt den Anwender Positionen im Handumdrehen ändern und korrigieren, das Ganze bei maximaler Sicherheit.

Die Power Lift HF 3S 3500 OTTO MM ist nicht nur sicher, sondern auch außergewöhnlich flexibel und passt sich den verschiedensten Werkstattgrößen und Konfigurationen an. Ihr Grundrahmenfreies und in der Aufstellbreite sowie Höhe verstellbares Design, ermöglicht verschiedenste Aufstellkombinationen und Varianten:  Mit einer minimalen Höhe von 4182 mm und dank der optionalen Steigrohrverlängerungen kann die Power Lift HF 3S 3500 OTTO MM sowohl in Werkstätten mit geringer Deckenhöhe eingesetzt werden als auch den Unterboden von hohen Fahrzeugen wie Vans und Transporter auf die für Sie ideale Arbeitshöhe heben.

Die ziehenden Hydraulikzylinder schonen den Hydraulikkreislauf auch bei intensiver Nutzung und benötigen sehr wenig Energie. Der geringe Stromverbrauch, der beständige automatische Ausgleich der Hydraulikkreisläufe durch das HyperFlow® System und der geringe Wartungsaufwand auch dank der reduzierten Anzahl beweglicher Teile senken die laufenden Kosten. Das in einem schalldämmenden Metallgehäuse integrierte Aggregat ist an der Bediensäule angebracht und für Wartungen leicht zugänglich. Ein Druckluftanschluss und eine 220 V Steckdose sind in die Gegensäule integriert. Die Tragarme und Säulen werden in Nussbaums hauseigenen, hochmodernen Schweißanlagen geschweißt, kugelbestrahlt und anschließend grau pulverbeschichtet. So ist Ihre Hebebühne langfristig gegen Schmutz und Wetter geschützt.

Das Design und die Verarbeitung der Power Lift HF 3S 3500 OTTO MM geben ihr ein elegantes Gesamtbild, das Ihre Werkstatt auch im direkten Kundenkontakt im besten Licht erscheinen lässt.

Wie unterscheidet sich die Nussbaum-Sicherheitsklinke von herkömmlichen Sicherungssystemen?

Die Nussbaum-Sicherheitsklinke sichert das Fahrzeug während des Hubvorgangs automatisch in Abständen von 100 mm bis zur maximalen Hubhöhe von 2045 mm. Durch den an der Bediensäule angebrachten Sicherheitsschalter kann die Hebebühne zusätzlich manuell in die Klinke abgesetzt werden. Im Gegensatz zu herkömmlichen 2 Säulen Hebebühnen mit Sicherheitsklinken erzeugt die Sicherheitsklinke während des Hebens und Senkens kein sonst für diese Art der Hebebühnen typisches Klack-Geräusch. Das Fahrzeug kann direkt nach Freigabe der Klinke abgesenkt werden, ohne erst nach oben aus der Klinke gehoben werden zu müssen.

Lieferumfang

Hebebühne mit asymmetrischen Tragarmen davon 2 lange mit Doppelgelenk und eine kurzer doppelt teleskopierbar, MiniMax Aufnahmen, Energie-Set: E-Set (230 V/ Druckluft) in der Bediensäule integriert

Bauseitige Leistungen

Fundamentstärke 200mm C20/25 normale Bewehrung, 16 Dübel BM12-20/80/40 (abhängig vom Fundament, siehe Prüfbuch), Elektroanschluss 3 PH, N + PE, 400 V, 50 Hz, Absicherung 16 Amp. träge, Luftanschluss für Energie-Set, Hydrauliköl HLP32 ca. 10l, Entladung

Details
Tragkraft 3500 kg
RAL Farbe RAL 7016 - grau
Unterschwenkhöhe 90 - 185 mm
Auszug Tragarme vorne 600 - 980 mm
Auszug Tragarme hinten 995 - 1823 mm
Hubzeit 26 sec
Senkzeit 14 sec
Hubhöhe 2045 mm
Erforderliche Deckenhöhe 4182 mm
Gesamthöhe 4040 mm
Gesamtbreite 3350 mm
Lichter Säulenabstand 2470 - 2766 mm
CE-Stop ja
E-Set ja
Elektroanschluss (Ph/V / Hz) 3 Ph , 400 V , 50 Hz
Absicherung 16 Amp. Träge
Motorleistung 3 KW

Datenblätter

Datenblaetter HF 3S 3500 OTTO MM 273 KB

Fundamentpläne

Fundamentplan HLNT_HF_HF 3S 53 KB
Blockfundamentplan 55 KB

Kräftepläne

ProductDataTabs
7482 NB 226 KB

Dübelbohrbilder

7629 NB 199 KB

Aufnahmematritzen

Aufnahmematrix HF 3S 3500 OTTO MM 744 KB

Prüfbücher

POWER LIFT HF 3S 3000-4000 DE EN FR ES IT 17 MB

Broschüren

Power Lift HF 3S Prospetto - Italiano 3 MB
Power Lift HF 3S OTTO Broschüre - Deutsch 1.4 MB
Power Lift HF 3S OTTO Brochure - English 1.4 MB
Power Lift HF 3S OTTO Panfleto - Español 1.4 MB
Power Lift HF 3S OTTO Brochure - Français 1.4 MB
Holzkiste
1
Verpackung Holzkiste
Abmessungen (LxBxH) 1800mm x 600mm x 500mm
Gesamtgewicht 390kg
Stapelbar 3
Holzkiste
1
Verpackung Holzkiste
Abmessungen (LxBxH) 4120mm x 800mm x 600mm
Gesamtgewicht 700kg
Stapelbar 3-fach
