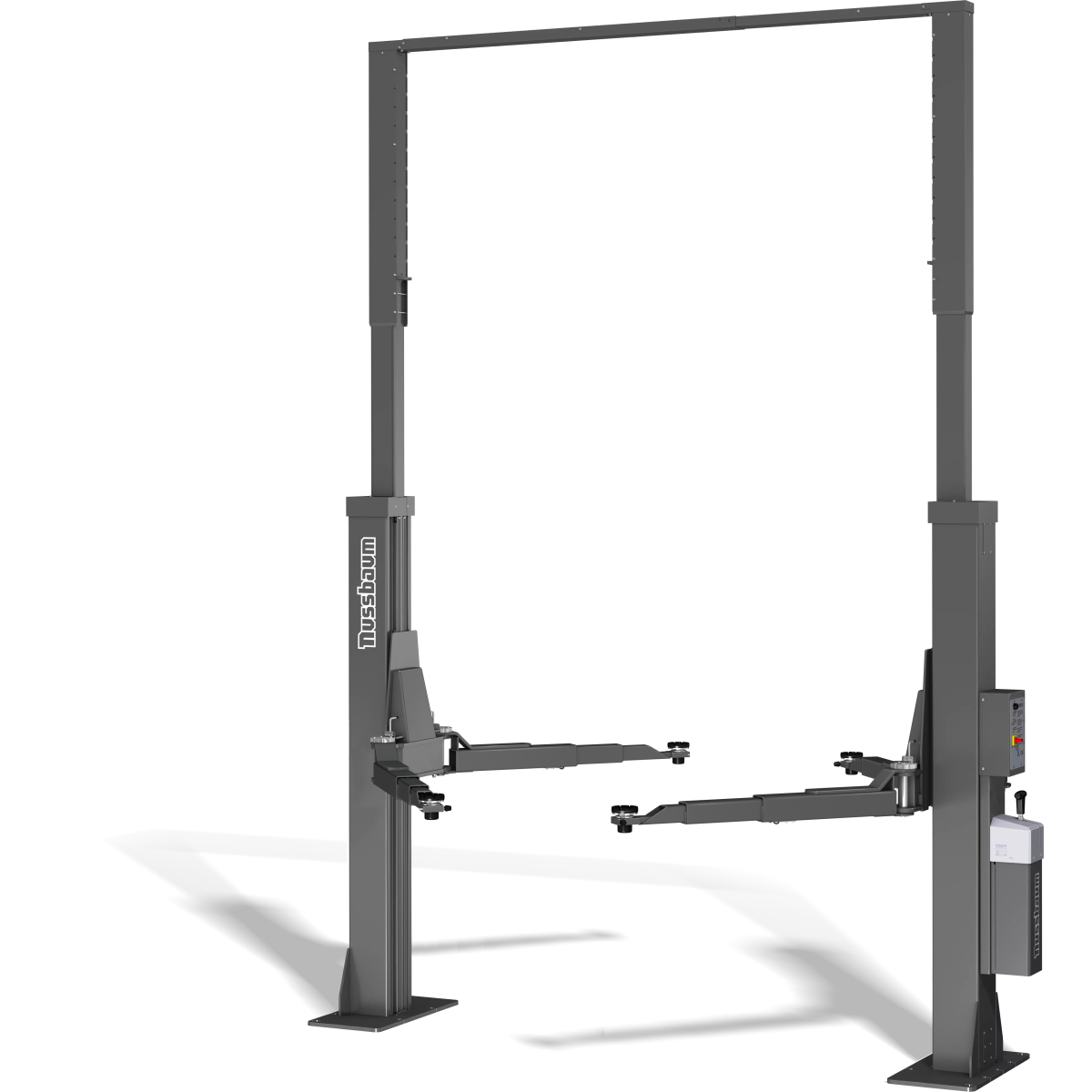

Power Lift HF 3S 5000 Universal

Hydraulische 2 Säulen Hebebühne mit Universal-Tragarmen

Power Lift HF 3S 5000 Universal

ART.-NR:HLNTK250.0001110D-5001
Power Lift HF 3S 5000 Universal
2 post lift POWER LIFT HL 2 50 NT blau
Konfigurieren vergleichen
Kurzbeschreibung
ART.-NR: HLNTK250.0001110D-5001
Tragkraft: 5000 kg
Form 2 Säulenhebebühne
Farbe blau

Power Lift HF 3S 5000 Universal

Die hydraulische 2 Säulen Hebebühne Power Lift HF 3S 5000 Universal mit einer Tragkraft von 5000 kg und symmetrischen Universal-Tragarmen ist die weltweit einzige Hebebühne mit dreifachem Sicherheitssystem. Außerdem ist sie die ideale Hebebühne für die anspruchsvolle Kfz-Werkstatt die alle Fahrzeugtypen bedient, von kurzen Kleinwagen über schwere SUV bis zu Vans und Transportern mit langem Radstand. Mit den für Ihre Gewichtsklasse sehr schnellen Hub- und Senkzeiten sowie einem minimalen Wartungsaufwand (keine Gleichlaufseile, keine Rollen) und der automatischen Sicherheitsklinke ist sie die ideale Hebebühne für den täglichen Dauereinsatz in einer Autowerkstatt, in der Flexibilität und Reaktivität gefragt ist. Mit den Universal-Tragarmen bestehend vier 2-fach teleskopierbaren Tragarmen können Sie eine breite Palette an Fahrzeuggrößen und Gewichtsklassen von Smart bis zu Mercedes Sprinter und VW Crafter mit langem Radstand anheben.

Die Power Lift HF 3S 5000 Universal ist serienmäßig mit den patentierten Nussbaum-Technologien NT und HyperFlow® ausgestattet und wird von Nussbaum seit Ihrer Markteinführung 2014 in Kehl-Bodersweier in Baden-Württemberg entwickelt und hergestellt.

  • Hubzeit: Sekunden / Senkzeit Sekunden
  • Tragkraft: 5000 kg
  • Universal-Tragarme erreichen die Aufnahmepunkte verschiedenster Fahrzeuggrößen
  • Verstellbar in Breite und Höhe (mit optionaler Steigrohrverlängerung)
  • Druckluftanschluss und 220 V Steckdose in Säule integriert
  • Hohe Qualität: Jedes Aggregat und jeder Hydraulikzylinder werden vor Versand getestet
  • Entwickelt und hergestellt in Südwestdeutschland
  • Empfohlen von Mercedes-Benz (für bauähnliche Hebebühne HL 2.50 NT Universal MB)

Die HF 3S-Serie ist das Ergebnis aus über 40 Jahren Erfahrung in der Herstellung und Entwicklung hochwertiger automobiler Hebebühnen Made in Germany. Mit speziell entwickelten, hauseigenen Technologien, können wir Ihnen als weltweit einziger Hebebühnenhersteller eine punktgenaue, variable Senkgeschwendigkeit und einen immer perfekten Gleichlauf ohne manuellen Wartungsaufwand anbieten. Der ergonomische stufenlose Bedienhebel Nussbaum-Commander ermöglicht das feinfühlige Senken und lässt den Anwender Positionen im Handumdrehen ändern und korrigieren, das Ganze bei maximaler Sicherheit. Die Power Lift HF 3S 5000 Universal ist nicht nur sicher, sondern auch außergewöhnlich flexibel und passt sich den verschiedensten Werkstattgrößen und Konfigurationen an. Ihr Grundrahmenfreies und in der Aufstellbreite sowie Höhe verstellbares Design, ermöglicht verschiedenste Aufstellkombinationen und Varianten:  Mit einer minimalen Höhe von 4020  mm und einer Maximalhöhe von 4880 mm dank der optionalen Steigrohrverlängerungen kann die Power Lift HF 3S 5000 Universal sowohl in Werkstätten mit geringer Deckenhöhe eingesetzt werden als auch den Unterboden von hohen Fahrzeugen wie Vans und Transporter auf die für Sie ideale Arbeitshöhe heben.

Die ziehenden Hydraulikzylinder schonen den Hydraulikkreislauf auch bei intensiver Nutzung und benötigen sehr wenig Energie. Der geringe Stromverbrauch, der beständige automatische Ausgleich der Hydraulikkreisläufe durch das HyperFlow® System und der geringe Wartungsaufwand auch dank der reduzierten Anzahl beweglicher Teile senken die laufenden Kosten. Das Unterölaggregat ist an der Bediensäule angebracht und für Wartungen leicht zugänglich. Ein Druckluftanschluss und eine 220 V Steckdose sind in die Bediensäule integriert. Die Tragarme und Säulen werden in Nussbaums hauseigenen, hochmodernen Schweißanlagen geschweißt, kugelbestrahlt und anschließend pulverbeschichtet. So ist Ihre Hebebühne langfristig gegen Schmutz und Wetter geschützt.

Das Design und die Verarbeitung der Power Lift HF 3S 5000 Universal geben ihr ein elegantes Gesamtbild, das Ihre Werkstatt auch im direkten Kundenkontakt im besten Licht erscheinen lässt.

Wie unterscheidet sich die Nussbaum-Sicherheitsklinke von herkömmlichen Sicherungssystemen?

Die Nussbaum-Sicherheitsklinke sichert das Fahrzeug während des Hubvorgangs automatisch in Abständen von 100 mm bis zur maximalen Hubhöhe von mm. Durch den an der Bediensäule angebrachten Sicherheitsschalter kann die Hebebühne zusätzlich manuell in die Klinke abgesetzt werden. Im Gegensatz zu herkömmlichen 2 Säulen Hebebühnen mit Sicherheitsklinken erzeugt die Sicherheitsklinke während des Hebens und Senkens kein sonst für diese Art der Hebebühnen typisches Klack-Geräusch. Das Fahrzeug kann direkt nach Freigabe der Klinke abgesenkt werden, ohne erst nach oben aus der Klinke gehoben werden zu müssen.

Lieferumfang

Hebebühne mit Unterölaggregat an der Hubsäule, Steuerung mittels Commander Hebel, Hubsäulenverlängerung variabel einstellbar, Universal bzw. Doppelgelenktragarme, im Tragarm gesteckte Teleskopdrehteller, CE-STOP bei DG Ausführung

Bauseitige Leistungen

Fundamentstärke von min. 250mm mit Qualität min. C20/25, 14 Dübel BM16-25/100/40 (abhängig vom Fundament, siehe Prüfbuch), Elektroanschluss 3 PH, N + PE, 400 V, 50 Hz, Absicherung 16 Amp. träge, Hydrauliköl HLP 32 ca. 10l[newline marker]Entladung

Details
Tragkraft 5000 kg
RAL Farbe RAL 5001 - blau
Oberfläche Pulverbeschichtung
Empfohlene Aufstellbreite 3750 mm
Erforderliche Deckenhöhe 4200 mm
Unterschwenkhöhe 130 mm
Drehtellerhöhe 205 mm
Aufnahmehöhe mit Aufnahmetellern 130 - 205 mm
Auszug Tragarme vorne 860 - 1850 mm
CE-Stop ja
Hubhöhe 2067 mm
Lichter Säulenabstand 2977 - 3177 mm
Gleichlaufsystem hydraulisch
Säulenhöhe 4020 mm
Aufstellbreite 3650 - 3850 mm
Gesamtbreite 3925 - 4450 mm
Hubzeit 31 sec
Senkzeit 15 sec
Lichte Höhe 3963 - 4824 mm
Durchfahrbreite 2690 - 2890 mm
Durchfahrbreite Säule 2977 - 3177 mm
Durchfahrbreite Hubschlitten 2690 - 2890 mm
Gesamthöhe 4020 - 4880 mm
Lastaufnahmemittel Tragteller
E-Set ja
Ölmenge (ca.) 10 liter
Elektroanschluss (Ph/V / Hz) 3 Ph , 400 V , 50 Hz
Motorleistung 3 KW
Absicherung 16 Amp. Träge
Fundamentlänge 1650 mm
Fundamentbreite 4300 mm
Betonstärke 250 mm
Betonqualität C20/25
Geräuschpegel (<=) 70 db
Zolltarifnummer 84254100

Holzkiste
1
Verpackung Holzkiste
Abmessungen (LxBxH) 4300mm x 1200mm x 900mm
Gesamtgewicht 1470kg
Stapelbar nicht Stapelbar
Arretierstift Komplett ART.-NR: 250HDL48119
Lieferzeit auf Anfrage
Arretierstift Rd. 10x140 C15k (galv.verzinkt) ART.-NR: 250HDL48120
Lieferzeit auf Anfrage
Aufnahmeteller Schwt. 2.50 HDL (galv.verzinkt) ART.-NR: 250HDL28037
geringer Bestand
Ausschalter A 105/3.0200-EV-SO ART.-NR: 990403
sofort lieferbar
Bolzen Rd. 10x22 S355J2G3 (galv. verzinkt 5-15µm) ART.-NR: 9025ALSM08039
sofort lieferbar
Elastomerauflage Drm. 125x24 mm ART.-NR: 901103031
sofort lieferbar
Energieset Kunststoff 70X50X150 ART.-NR: 9225SL05093
Lieferzeit auf Anfrage
Flachsteckgehäuse 6-fach zur Aufnahme ART.-NR: 990330
sofort lieferbar
Flachsteckhülsen Typ F 6,3mm blank (B 638F) ART.-NR: 990329
sofort lieferbar
Haube kpl. ART.-NR: 250HLNT09345-SM
Lieferzeit auf Anfrage
Kolbenführungsring GP6500500-T47-050x05,6x02,5x146,9 ART.-NR: 980277
sofort lieferbar
Kopfschutz Rd. 68x40 PA 6.6 schwarz ART.-NR: 9250HDL48028
sofort lieferbar
Kugelknopf zum Aufschlagen GN 319-KT-32-B10-M ART.-NR: 970233
Lieferzeit auf Anfrage
Kupplungsdose mit Innengewinde ART.-NR: 960134
geringer Bestand
Rückschlagventil RVE06 S 2 bar Einbauart: G1/4" ART.-NR: 983700
sofort lieferbar
Schuko-Steckdose blau 10/16A 230V IP54 ART.-NR: 990646
Lieferzeit auf Anfrage
Schütz DC24V / 5,7KW / 400V [27] ART.-NR: 990842
sofort lieferbar
Schutzkappe f.Ziehstange 10mm ART.-NR: 970008
sofort lieferbar
Sicherungshalter für E-Set inkl. Feinsicherung 5x20 mm 6,3A ART.-NR: 9232SL393024
sofort lieferbar
Stutzen 15-010/L 10 RB A3C ART.-NR: 980014
sofort lieferbar
Teleskop-Aufnahmeteller ART.-NR: 235TTKAS08055
geringer Bestand
Teleskop-Gewindebuchse Rd. 56x80 C45K(galv.verzinkt)-KANBAN- ART.-NR: 250HDL28031
geringer Bestand
Teleskopbuchse Rd. 90x43 (Rd. 95)C45 (galv.verzinkt)-KANBAN- ART.-NR: 250HDL28027
geringer Bestand
Unterölmotor UO7K2-371 3,00 kW 3 Ph. 230/400V 50Hz 2pol. ART.-NR: 992658
geringer Bestand
Zahnradpumpe 1BK7S4,2 Q 2,7 cm³ ART.-NR: 980340
geringer Bestand
Ziehstange Schwt. ART.-NR: 250HL06383
geringer Bestand
Zylinder Folgeseite 1854 mm Hub Komplett ART.-NR: 230HL22351-ET
Lieferzeit auf Anfrage
Auffahrplatten / Fahrzeugpodest (1 Satz = 4 Stück) Erhöhung des Fahrzeugs um 50mm - ideal für tiefergelegte Fahrzeuge. Maße: 700x400x50 LxBxH ­ 8,5kg/Platte ART.-NR: 235HL05130SET
Aufsatzgarnitur für Transporter (Trapo) verstellbar 180 - 286 mm, Satz = 4 Stück. ART.-NR: 250SL08130S
Aufsatzgarnitur verstellbar 115-220 mm, Satz = 4 Stück. ART.-NR: 235TTKAS08501
Aufsatzgarnitur verstellbar 231-330 mm, Satz = 4 Stück. ART.-NR: 235TTKAS08809
Aufsteckgarnitur für MB 100, verstellbar 150-255 mm, Satz = 4 Stück. ART.-NR: 235TTKAS08537
Aufsteckgarnitur für MB Geländewagen GW 460/ 463 mit Trittbrett verstellbar 160-275 mm, Satz = 4 Stück. ART.-NR: 235TTKAS08573
Aufsteckgarnitur für Sprinter (NCV3) mit Fixierstift für vordere Aufnahmepunkte, verstellbar 230-335 mm, Satz = 2 Stück. ART.-NR: 235TTKAS08870
Aufsteckgarnitur für Sprinter (NCV3) mit Prisma für hintere Aufnahmepunkte, verstellbar 225-330 mm, Satz = 2 Stück. ART.-NR: 235TTKAS08850
Halter für Aufsteckgarnituren ART.-NR: 230HL65016TG
Hubsäulenverlängerung ausziehbar bis 5200mm mit passendem Hydraulikleitungssatz ART.-NR: 250HLNT05481TG
Nachrüstsatz Steuerung kpl. mit Hubhöhenbegrenzung mittels Lichtschranke ART.-NR: 250HLNT01700
Schlagschrauberhalterung zum Aufschrauben auf die Säule, 1 Stück. ART.-NR: 225SL08278
Schlauchhalter zum Aufschrauben auf die Säule, 1 Stück. ART.-NR: 175RG25315
Tragtelleraufsatz zur Rahmenarretierung bei Geländefahrzeugen, Satz = 2 Stück. ART.-NR: 232SL08840
