Smart Lift 2.30 SL DT

Elektromechanische 2 Säulen Hebebühne mit Spindel und Doppelteleskop-Tragarmen

Smart Lift 2.30 SL DT

ART.-NR:SL230.8000120D-5001 Preis: €3.410,79 inkl. 16% MwSt.
Smart Lift 2.30 SL DT
2 post lift Smart Lift 2 30 SL DT f RAL5001 blue
2 post lift Smart Lift 2 30 SL DT s RAL5001 blue
Energieset
arbeitsfreundliche Tuerfreiheit
SL DT Tragarm
Onlinepreis
€3.410,79
inkl. 16% MwSt.
Kaufen Konfigurieren vergleichen
Kurzbeschreibung
ART.-NR: SL230.8000120D-5001
Tragkraft: 3000 kg
Form 2 Säulenhebebühne
Farbe blau

Smart Lift 2.30 SL DT

Die elektromechanische 2 Säulen Hebebühne Smart Lift 2.30 SL DT mit Spindel, einer Tragkraft von 3000 kg und asymmetrischen 2-fach teleskopierbaren Tragarmen ist die ideale Hebebühne für die preisbewusste und anspruchsvolle Autowerkstatt. Mit ihrer geringen minimalen Höhe und der flexiblen Aufstellbreite passt sie in jede Kfz-Werkstatt. Die einfache Kabelverbindung zwischen den Säulen kann wahlweise im Boden oder über eine einfache, höhenverstellbare Kabelbrücke oben zwischen den Säulen angebracht werden.

  • Hubzeit und Senkzeit: 40 Sekunden
  • Tragkraft: 3000 kg
  • Verstellbar in Breite und Höhe, geringer minimaler Platzbedarf
  • Ideal für niedrige Deckenhöhen mit minimaler Höhe von nur 2900 mm
  • Druckluftanschluss und 220 V Steckdose serienmäßig in Säule integriert
  • Hohe Qualität: Jedes Exemplar wird einzeln vor Versand unter Last getestet
  • Entwickelt und hergestellt in Südwestdeutschland

Die Nussbaum Smart-Lift Reihe bewährt sich seit über 20 Jahren. Heute stehen weltweit mehr als 100.000 Smart Lift Hebebühnen Automechanikern im Werkstattalltag zur Seite.

Das Spindel-Tragmutter System besteht aus einer sich drehenden Spindel und einer verschleißarmen Hubmutter aus hochwertigem Nylatron®. Eine unter der Tragmutter angebrachte zweite Sicherheitsmutter sichert das System zusätzlich. Die Tragarme sind durch eine automatische Arretierung gesichert. Die Hubmutter kann durch eine leicht einsehbare optische Verschleißkontrolle durch den Anwender geprüft werden.

Die Säulen und Tragarme werden in Nussbaums hauseigenen, hochmodernen Schweißanlagen geschweißt, kugelbestrahlt und anschließend blau pulverbeschichtet. So ist Ihre Hebebühne langfristig gegen Schmutz und Wetter geschützt.

Lieferumfang

Lift with cable bridge (adjustable), asymmetrical, telescopic arms, 4 turntables fixed in the arm, energy set (option): E-Set (230 V/ compressed air) in the control column

Bauseitige Leistungen

Foundation 200 mm C20/25 standard reinforcement, 12 dowels BM12-20/80/40 (depending on foundation, see manual), eletric connection 3 PH, N + PE, 400 V, 50 Hz, 16 Amp. slow fuse, Compressed air connection for energy set (Option), Unloading

Details
Tragkraft 3000 kg
RAL Farbe RAL 5001 - blau
Oberfläche Pulverbeschichtung
Empfohlene Aufstellbreite 3100 mm
Erforderliche Deckenhöhe 2900 mm
Unterschwenkhöhe 95 mm
Drehtellerhöhe 140 mm
Aufnahmehöhe mit Aufnahmetellern 95 - 140 mm
Auszug Tragarme vorne 480 - 870 mm
Auszug Tragarme hinten 940 - 1495 mm
Hubhöhe 1983 mm
Lichter Säulenabstand 2460 - 2760 mm
Gleichlaufsystem elektrisch
Säulenhöhe 2890 mm
Aufstellbreite 3000 - 3300 mm
Gesamtbreite 3000 - 3300 mm
Hub-/Senkzeit 40 sec
Lichte Höhe 3682 - 4133 mm
Durchfahrbreite 2214 - 2514 mm
Durchfahrbreite Säule 2460 - 2760 mm
Durchfahrbreite Hubschlitten 2214 - 2514 mm
Gesamthöhe 3716 - 4167 mm
Antriebsleistung pro Säule 1,5 KW
Lastaufnahmemittel Tragteller
E-Set ja
Druckluftanschluss ja
Elektroanschluss (Ph/V / Hz) 3 Ph , 400 V , 50 Hz
Absicherung 16 Amp. Träge
Fundamentlänge 3500 mm
Fundamentbreite 1600 mm
Betonstärke 200 mm
Betonqualität C20/25
Zolltarifnummer 84254100

Datenblätter

Datenblatt & Fundamentplan 96 KB

Fundamentpläne

Fundamentplan 107 KB
Blockfundamentplan 112 KB

Dübelbohrbilder

Dübelbohrbild 35 KB

Aufnahmematritzen

Aufnahmematrix 62 KB
Aufnahmematrix 138 KB

Prüfbücher

SMART LIFT 2.30 SL - 2.40 SL HYMAX S 3000 - 4000 DE EN FR ES IT 31 MB

Broschüren

Smart Lift Broschüre - Deutsch 2.2 MB
Smart Lift Brochure - English 2.2 MB
Smart Lift Panfleto - Español 2.2 MB
Smart Lift Brochure - Français 2.2 MB
Smart Lift Prospetto - Italiano 2.2 MB
Holzkiste
1
Verpackung Holzkiste
Abmessungen (LxBxH) 2960mm x 770mm x 550mm
Gesamtgewicht 600kg
Stapelbar 3
Listenansicht Explosionsansicht
Abdeckblech BL. 1,25x198x2760 DX 51 D+Z kpl. ART.-NR: 240SL09008
Lieferzeit auf Anfrage
Aufnahmeteller kpl montiert ART.-NR: 225SL08073
geringer Bestand
Aufnahmeteller Schweissteil (galv.verzinkt) ART.-NR: 225SL08075
geringer Bestand
Elastomerauflage Drm. 125x24 mm ART.-NR: 901103031
Lieferzeit auf Anfrage
Elektro SL Kabelsatz (3Leitungen) ART.-NR: 232SL03040
geringer Bestand
Energieset Kunststoff 70X50X150 ART.-NR: 225SL05093
Lieferzeit auf Anfrage
Filz-Ring MNII rohweiß 62X43X8 ART.-NR: 970658
sofort lieferbar
Gleitstück 10x20x46 PA6.6 ART.-NR: 225SL06036
Lieferzeit auf Anfrage
Gleitstück 4 FL. 15X10X50 PA6.6 ART.-NR: 225SL06038
Lieferzeit auf Anfrage
Gleitstück Fl. 35x45x80 PA6.6 schwarz ART.-NR: 9225SL06033
Lieferzeit auf Anfrage
Hub- + Folgemutter mit Klinke kpl. f. SLE-eletr.-Version ART.-NR: 232SL02018
sofort lieferbar
Kabelsatz SL komplett ART.-NR: 232SL393004
Lieferzeit auf Anfrage
Lagergehäuse montiert Rd. 98x50 C45 Montageteil ART.-NR: 225SL25031M
sofort lieferbar
Motor 232 SL Elektronik ELMA ART.-NR: 232SL01003EL
Lieferzeit auf Anfrage
Querrohr Bl. 1,5x156x2500 DX51 D+Z kpl. ART.-NR: 225SL05083
Lieferzeit auf Anfrage
Rillenscheibe Rd. 107x45 9S20K ART.-NR: 225SL02010
geringer Bestand
Rippenband RB 17 PJ 457 ART.-NR: 970699
Lieferzeit auf Anfrage
Schlauchklemme 40-60 MM12,2 MM verzinkt ART.-NR: 970978
sofort lieferbar
Schmiernippel (9AM6X1) Stahl DIN 71412 M 6x1 ART.-NR: 970020
sofort lieferbar
Schütz DC24V / 5,7KW / 400V [27] ART.-NR: 990842
geringer Bestand

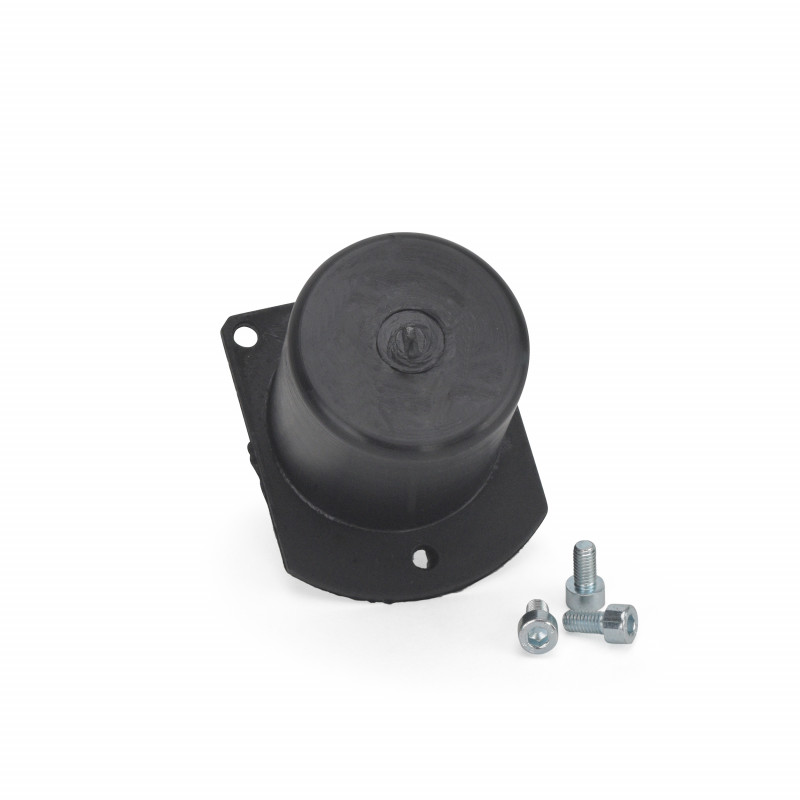

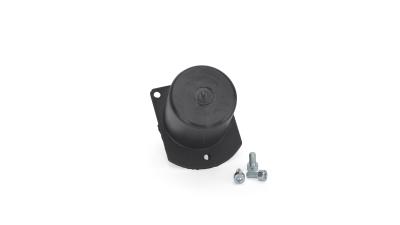

Schutzhaube 50x58x70 PA kpl. ART.-NR: 225SL08227-ET
sofort lieferbar
Sicherungshalter für E-Set inkl. Feinsicherung 5x20 mm 6,3A ART.-NR: 232SL393024
Lieferzeit auf Anfrage
Sichtschutz Bl. 1,0x98x230 StW22 DD11 kpl. ART.-NR: 225SL09010
Lieferzeit auf Anfrage
SL-Gleichlaufpoti Komplett ART.-NR: 232SL03003
sofort lieferbar
Spannelement VKT. 20x50 S235JR inkl. galv. verzinkt ART.-NR: 225SL25026
Lieferzeit auf Anfrage

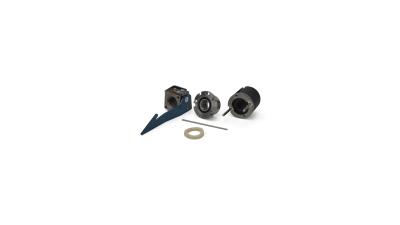

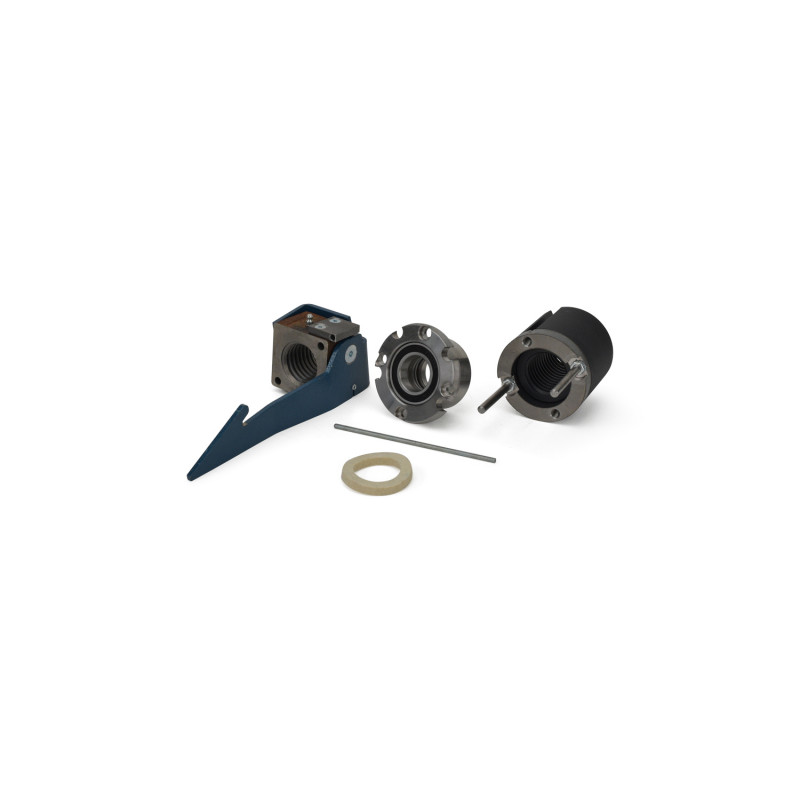

Spindelbaugruppe f. SL m. elektronischer Gleichlaufsteuerung ART.-NR: 232SL02024
Lieferzeit auf Anfrage
Spindelführung kpl. ART.-NR: 225SL62025K
sofort lieferbar
Steigrohr Bl. 1,5x127x985 DX51 D+Z kpl. ART.-NR: 225SL45073
Lieferzeit auf Anfrage
Steigrohre 250SL Bl. 2x154x1179 QSTE372 ZN re. + li. ART.-NR: 9250SL05070SET
Lieferzeit auf Anfrage
Steuerung SL RAL 5001 ART.-NR: 232SL03009-RAL5001
geringer Bestand
Tragarm 232SL DT Kurz Komplett ART.-NR: 232SL08410
Lieferzeit auf Anfrage
Tragarmbolzen mit Wellenringe ART.-NR: 232POW08016-ET
Lieferzeit auf Anfrage
Wendeschalter W 151/93.1000-SO-NU ART.-NR: 994777
Lieferzeit auf Anfrage
Zahnscheibe NEW STL kpl. ART.-NR: 232NSTL08013-ET
geringer Bestand
Ziehstange kpl. incl. Druckfeder,Spannhülse u.Schutzkappe ART.-NR: 232NSTL28095-ET
Lieferzeit auf Anfrage
Ziehstange kpl. incl. Druckfeder,Spannhülse u.Schutzkappe ART.-NR: 232NSTL28096-ET
geringer Bestand
1 2 3 4 6 7 13
Auffahrplatten / Fahrzeugpodest (1 Satz = 4 Stück) Erhöhung des Fahrzeugs um 50mm - ideal für tiefergelegte Fahrzeuge. Maße: 700x400x50 LxBxH ­ 8,5kg/Platte ART.-NR: 235HL05130SET
Aufnahmeteller für Ford Mondeo ST 220, Satz = 2 Stück. ART.-NR: 232SL08670
Aufsatzgarnitur für G-Modell mit Trittbrett (4 Stk.) ART.-NR: 232SL08610
Aufsatzgarnitur für MB 100 starr 145 mm, Satz = 4 Stück. ART.-NR: 232SEL48258
Aufsatzgarnitur starr 151 mm, Satz = 4 Stück. ART.-NR: 232HEL48081
Aufsatzgarnitur starr 44 mm, Satz = 4 Stück. ART.-NR: 225SL08300
Aufsatzgarnitur verstellbar 155-245 mm, Satz = 4 Stück. ART.-NR: 232SEL48593
Aufsatzgarnitur verstellbar 190-280 mm, Satz = 4 Stück. ART.-NR: 232SEL48530
Aufsatzgarnitur verstellbar 240-330 mm, Satz = 4 Stück. ART.-NR: 232SEL48560
Betriebsstundenzähler mit Druckluftkupplung in der Bedienseite – schließt Energie-Set Bedienseite aus. ART.-NR: 225SL05091MB
Energie-Set für in der Gegensäule integriert (230 V und Druckluftkupplung) ART.-NR: 225SL05092
Grundrahmen 2.30 SL & HL NT & HF 3S ART.-NR: 230SL51100-RAL5001
Nachrüstsatz Deckenlichtschranke Fotozelle für SL-Reihe ART.-NR: 230SL01700
Schlagschrauberhalterung zum Aufschrauben auf die Säule, 1 Stück. ART.-NR: 225SL08278
Schlauchhalter zum Aufschrauben auf die Säule, 1 Stück. ART.-NR: 175RG25315
Schraubenablage verzinkt, Satz = 2 Stück . ART.-NR: 225SL08276S
Sicherheitsaufnahme für A-Klasse. ART.-NR: 225SL08060
Sicherheitsaufnahme für MB Fahrzeuge mit Wagenhebeaufnahme „im Schweller“. ART.-NR: 232SEL28235
Sicherheitsaufnahme für W203. ART.-NR: 225SL08160
Spindelabdeckbleche geteilt (erforderlich bei Raumhöhe unter 3750 mm). 1 Satz = 2 Stück. ART.-NR: 225SL09040S
Tragtelleraufsatz zur Rahmenarretierung bei Geländefahrzeugen, Satz = 2 Stück. ART.-NR: 232SL08840
Türabweiser zur Anbringung am Hubschlitten 1 Stück ART.-NR: 232HL05083
Zusätzliche Montagebügel, Satz = 2 Stück. Fundamentstärke von min. 150mm, Qualität min. C20/25. ART.-NR: 225SL31000
Zweite Bedienung in der Gegensäule integriert (nicht nachrüstbar, nur ab Werk bestellbar). ART.-NR: 232SL03200GS
Smart Lift 2.30 SL DT

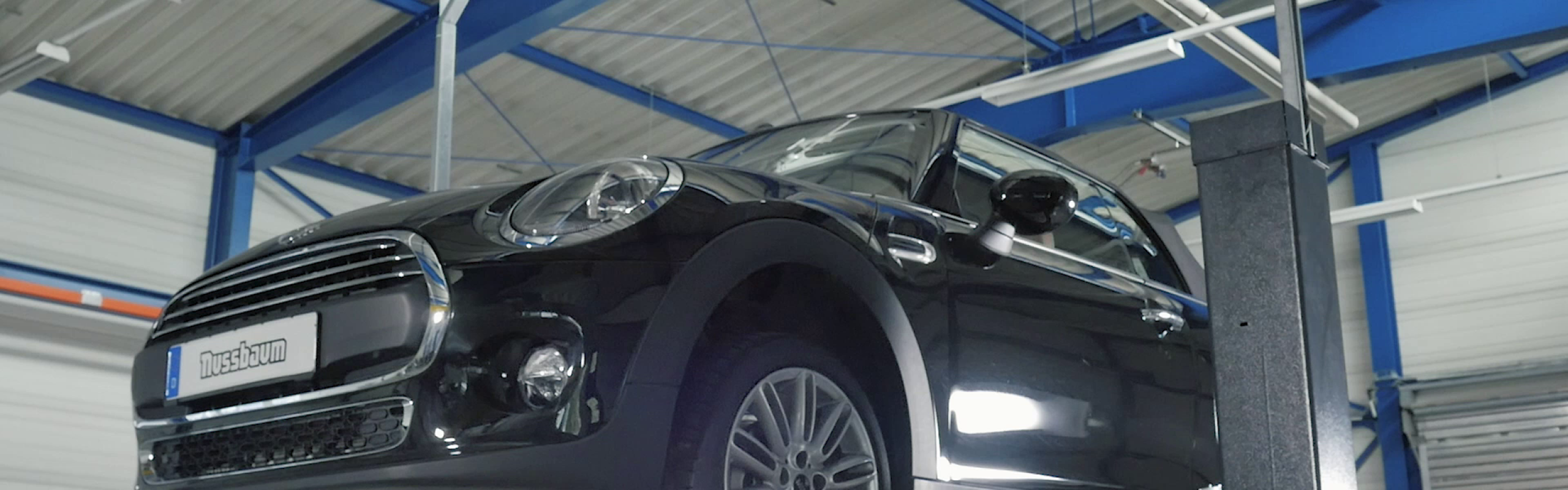

Video Abspielen
