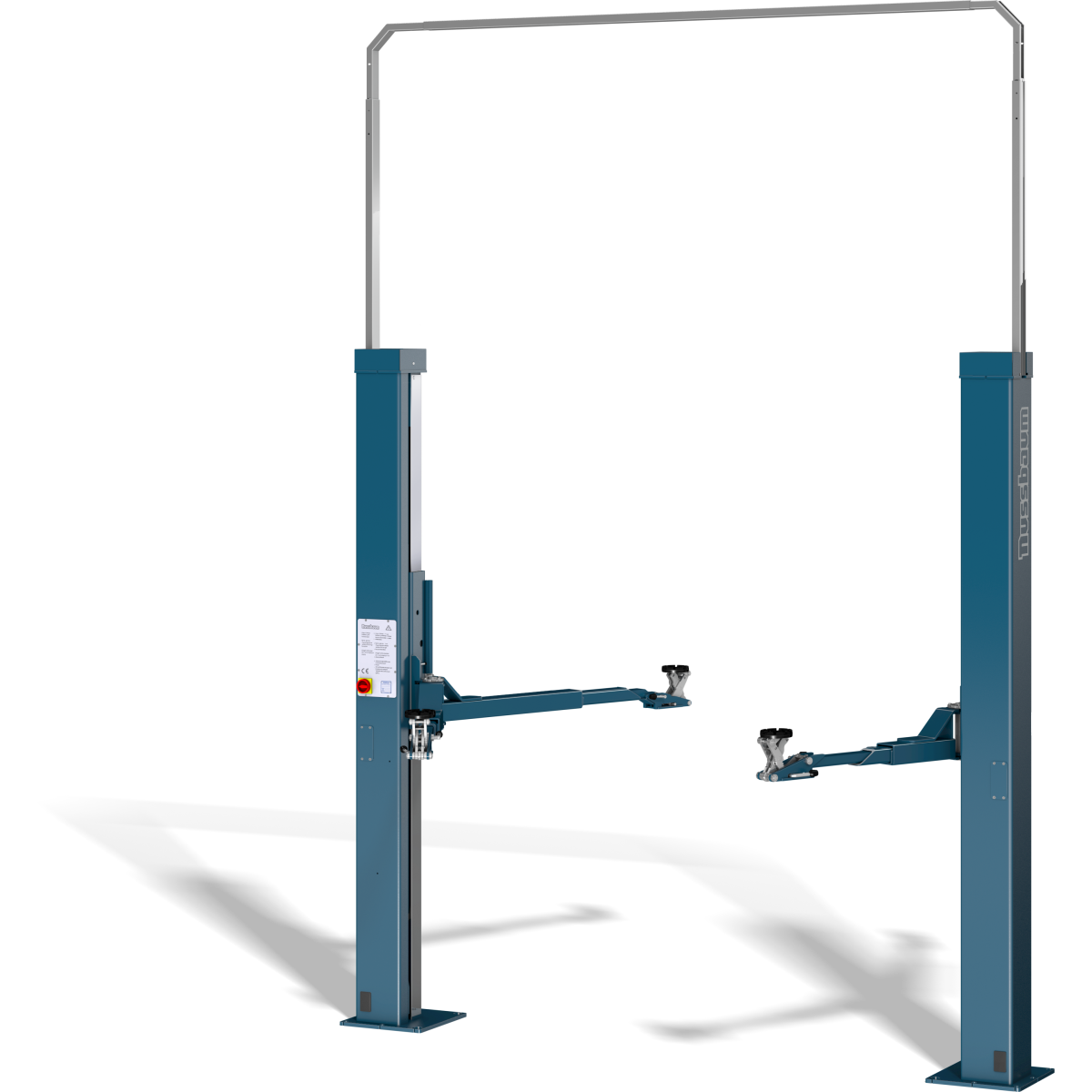

Smart Lift 2.30 SL MM

Smart Lift 2.30 SL MM

ART.-NR:SL230.8000140D-5001
Smart Lift 2.30 SL MM

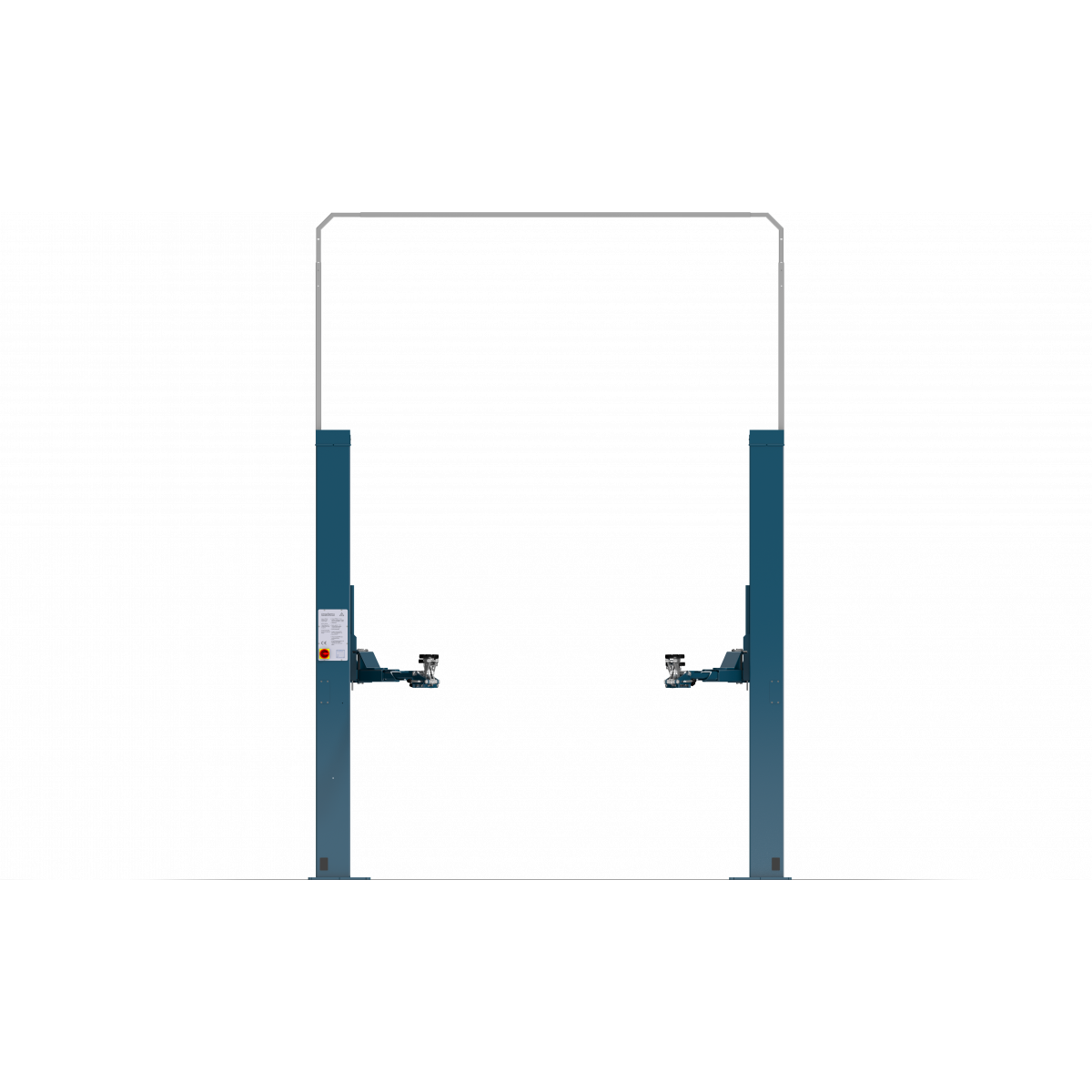

2 post lift Smart Lift 2 30 SL MM f RAL5001 blue

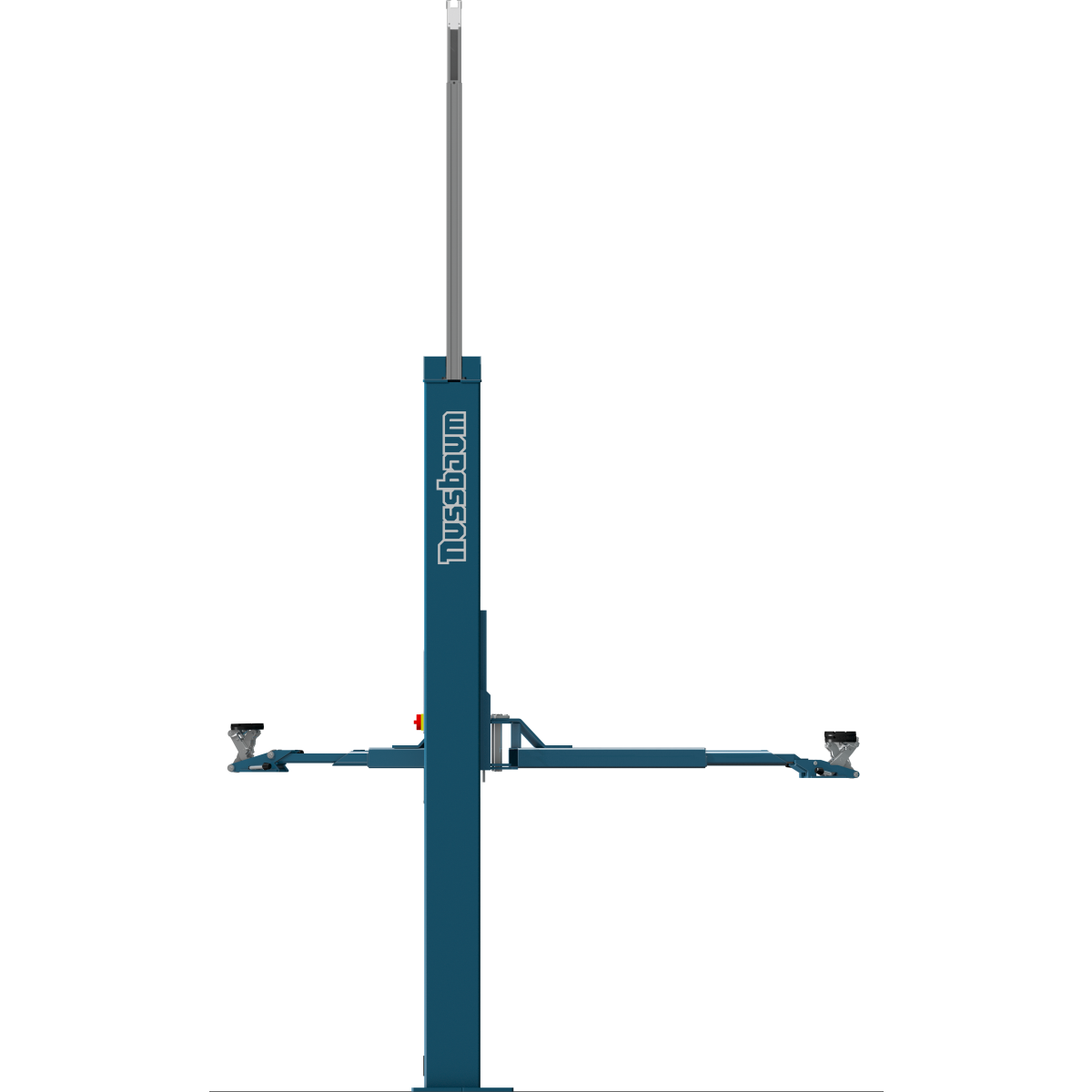

2 post lift Smart Lift 2 30 SL MM s RAL5001 blue
MiniMax 002
MiniMax 005
Konfigurieren vergleichen
Kurzbeschreibung
ART.-NR: SL230.8000140D-5001
Tragkraft: 3000 kg
Form 2 Säulenhebebühne
Farbe blau

Smart Lift 2.30 SL MM

Die elektromechanische 2 Säulen Hebebühne Smart Lift 2.30 SL MM mit Spindel, einer Tragkraft von 3000 kg und asymmetrischen 2-fach teleskopierbaren Tragarmen ist die ideale Hebebühne für die preisbewusste und anspruchsvolle Autowerkstatt. Mit ihrer geringen minimalen Höhe und der flexiblen Aufstellbreite passt sie in jede Kfz-Werkstatt. Die einfache Kabelverbindung zwischen den Säulen kann wahlweise im Boden oder über eine einfache, höhenverstellbare Kabelbrücke oben zwischen den Säulen angebracht werden. Die Mini Max Tragteller erlauben leichten Zugang zu den Aufnahmepunkten tiefergelegter Fahrzeuge, Fahrzeuge mit tiefgezogenem Seitenschweller oder Geländewagen. Die Tragteller können nach dem Einschwenken bequem per Fußbetätigung an den Unterboden herangehoben werden.

  • Hubzeit und Senkzeit: 40 Sekunden
  • Tragkraft: 3000 kg
  • Verstellbar in Breite und Höhe, geringer minimaler Platzbedarf
  • Ideal für niedrige Deckenhöhen mit minimaler Höhe von nur [AttributeShortCode,attribute=Erforderliche Deckenhöhe,attributeid=77] mm
  • Höhenverstellbare Mini Max Tragteller mit einfacher Fußbetätigung
  • 5 Jahre Garantie auf Spindel und Spindelmutter-System
  • Druckluftanschluss und 220 V Steckdose serienmäßig in Säule integriert
  • Hohe Qualität: Jedes Exemplar wird einzeln vor Versand unter Last getestet
  • Entwickelt und hergestellt in Südwestdeutschland

Die Nussbaum Smart-Lift Reihe bewährt sich seit über 20 Jahren. Heute stehen weltweit mehr als 100.000 Smart Lift Hebebühnen Automechanikern im Werkstattalltag zur Seite.

Das Spindel-Tragmutter System besteht aus einer sich drehenden Spindel und einer verschleißarmen Hubmutter aus hochwertigem Nylatron®. Eine unter der Tragmutter angebrachte zweite Sicherheitsmutter sichert das System zusätzlich. Die Tragarme sind durch eine automatische Arretierung gesichert. Die Hubmutter kann durch eine leicht einsehbare optische Verschleißkontrolle durch den Anwender geprüft werden.

Die Säulen und Tragarme werden in Nussbaums hauseigenen, hochmodernen Schweißanlagen geschweißt, kugelbestrahlt und anschließend Blue pulverbeschichtet. So ist Ihre Hebebühne langfristig gegen Schmutz und Wetter geschützt.

Lieferumfang

Hebebühne mit Kabelbrücke (verstellbar), Asymmetrische, teleskopierbare Tragarme, 4 im Tragarm fixierte Drehteller, Energie-Set (Option): E-Set (230 V/ Druckluft) in der Bediensäule

Bauseitige Leistungen

Fundamentstärke 200 mm C20/25 normale Bewehrung, 12 Dübel BM12-20/80/40 (abhängig vom Fundament, siehe Prüfbuch), Elektroanschluss 3 PH, N + PE, 400 V, 50 Hz, Absicherung 16 Amp. träge, Luftanschluss für Energie-Set (Option), Entladung

Details
Tragkraft 3000 kg
RAL Farbe RAL 5001 - blau
Oberfläche Pulverbeschichtung
Empfohlene Aufstellbreite 3300 mm
Erforderliche Deckenhöhe 2900 mm
Unterschwenkhöhe 75 mm
Drehtellerhöhe 185 mm
Aufnahmehöhe mit Aufnahmetellern 75 - 185 mm
Auszug Tragarme vorne 600 - 980 mm
Auszug Tragarme hinten 1000 - 1480 mm
Hubhöhe 2020 mm
Lichter Säulenabstand 2460 - 2760 mm
Gleichlaufsystem elektrisch
Säulenhöhe 2890 mm
Aufstellbreite 3000 - 3300 mm
Gesamtbreite 3000 - 3300 mm
Hub-/Senkzeit 40 sec
Lichte Höhe 3682 - 4133 mm
Durchfahrbreite 2226 - 2526 mm
Durchfahrbreite Säule 2460 - 2760 mm
Durchfahrbreite Hubschlitten 2226 - 2526 mm
Gesamthöhe 3716 - 4167 mm
Antriebsleistung pro Säule 1,5 KW
Lastaufnahmemittel Tragteller
E-Set ja
Druckluftanschluss ja
Elektroanschluss (Ph/V / Hz) 3 Ph , 400 V , 50 Hz
Absicherung 16 Amp. Träge
Fundamentlänge 3700 mm
Fundamentbreite 1600 mm
Betonstärke 200 mm
Betonqualität C20/25
Zolltarifnummer 84254100

Holzkiste
1
Verpackung Holzkiste
Abmessungen (LxBxH) 2960mm x 770mm x 550mm
Gesamtgewicht 600kg
Stapelbar 3-fach
Abdeckblech BL. 1,25x198x2760 DX 51 D+Z kpl. ART.-NR: 9240SL09008
Anschlag BL. 5x40x40 S355MC -Galv.verzinkt- ART.-NR: 232SL08269
Axial-Rillenkugellager, 51207 ART.-NR: 970028
Elastomerauflage Drm. 125x24 mm ART.-NR: 901103031
Energieset Kunststoff 70X50X150 ART.-NR: 9225SL05093
Filz-Ring MNII rohweiß 62X43X8 ART.-NR: 970658
Gleitstück 10x20x46 PA6.6 ART.-NR: 9225SL06036
Gleitstück 4 FL. 15X10X50 PA6.6 ART.-NR: 9225SL06038
Gleitstück Fl. 35x45x80 PA6.6 schwarz ART.-NR: 9225SL06033
Hubschlittenführung 30x18x150 ART.-NR: 9225SL05008
Kabelsatz SL komplett ART.-NR: 9232SL393004
Kopfplatte Bedienseite Schweissteil ART.-NR: 232SL25015
Kopfplatte Gegenseite Schweissteil ART.-NR: 232SL25016
Kugelknopf zum Aufschlagen GN 319-KT-32-B10-M ART.-NR: 970233
Kupplungsdose mit Innengewinde ART.-NR: 960134
Lagergehäuse montiert Rd. 98x50 C45 Montageteil ART.-NR: 225SL25031M
Minimax Links Komplett ART.-NR: 232SLF08802
Minimax Rechts Komplett ART.-NR: 232SLF08801
Motor 232 SL Elektronik ATB (994031) ART.-NR: 232SL01003ATB
Profilgummi 400 mm lang ART.-NR: 225SL06103S1
Querrohr Bl. 1,5x156x2900 DX51 D+Z kpl. ART.-NR: 9240SL05083
Rillenkugellager, einreihig, 6007-2RS ART.-NR: 970029
Rillenscheibe Rd. 107x45 9S20K -KANBAN- ART.-NR: 225SL02010
Rippenband RB 17 PJ 457 ART.-NR: 970699
Schenkelfeder T-19151R rechts 1.4310 9940 ART.-NR: 971721
Schlauchklemme 40-60 MM12,2 MM verzinkt ART.-NR: 970978
Schmiernippel (9AM6X1) Stahl DIN 71412 M 6x1 ART.-NR: 970020
Schuko-Steckdose blau 10/16A 230V IP54 ART.-NR: 990646
Schütz DC24V / 5,7KW / 400V [27] ART.-NR: 990842
Schutzkappe f.Ziehstange 10mm ART.-NR: 970008
Sicherungshalter für E-Set inkl. Feinsicherung 5x20 mm 6,3A ART.-NR: 9232SL393024
Sichtschutz Bl. 1,0x98x230 StW22 DD11 kpl. ART.-NR: 9225SL09010
SL-Gleichlaufpoti Komplett ART.-NR: 232SL03003
Spannelement VKT. 20x50 S235JR inkl. galv. verzinkt ART.-NR: 9225SL25026
Sprengring SW40 N0400 ST VR004580-2 ART.-NR: 970006
Steckverb. Gerätebuchse 4-Polig ART.-NR: 991337
Steigrohr Bl. 1,5x127x985 DX51 D+Z kpl. ART.-NR: 9225SL45073
Steigrohre 250SL Bl. 2x154x1179 QSTE372 ZN re. + li. ART.-NR: 9250SL05070SET
Steuerplatine SL ZPR 100 S mit Poti ART.-NR: 940253
Tragarmbolzen Rd. 40x227 C45+C galv.verzinkt ART.-NR: 232POW08016
Tragteller Schweissteil Mini-Max ( galv. verzinkt ) ART.-NR: 232SLF08871
Typenschild 53x53 ALU 0,5 mm ELOXALSCHILD ART.-NR: 970513
Wendeschalter W 151/93.1000-SO-NU ART.-NR: 994777
Zahnscheibe NEW STL Rd. 100x12 ( galv.verzinkt ) -KANBAN- ART.-NR: 232NSTL08013
Zwischenscheibe Rd. 60x5 9S20k ART.-NR: 922505057
Auffahrplatten / Fahrzeugpodest (1 Satz = 4 Stück) Erhöhung des Fahrzeugs um 50mm - ideal für tiefergelegte Fahrzeuge. Maße: 700x400x50 LxBxH ­ 8,5kg/Platte ART.-NR: 235HL05130SET
Betriebsstundenzähler mit Druckluftkupplung in der Bedienseite – schließt Energie-Set Bedienseite aus. ART.-NR: 225SL05091MB
Energie-Set für in der Gegensäule integriert (230 V und Druckluftkupplung) ART.-NR: 225SL05092
Nachrüstsatz Deckenlichtschranke Fotozelle für SL-Reihe ART.-NR: 230SL01700
Schlagschrauberhalterung zum Aufschrauben auf die Säule, 1 Stück. ART.-NR: 225SL08278
Schlauchhalter zum Aufschrauben auf die Säule, 1 Stück. ART.-NR: 175RG25315
Schraubenablage für mm-Version verzinkt, Satz = 2 Stück ART.-NR: 232SL08376S
Schraubenablage verzinkt, Satz = 2 Stück . ART.-NR: 225SL08276S
Sicherheitsaufnahme für A-Klasse. ART.-NR: 225SL08060
Sicherheitsaufnahme für MB Fahrzeuge mit Wagenhebeaufnahme „im Schweller“. ART.-NR: 232SEL28235
Sicherheitsaufnahme für W203. ART.-NR: 225SL08160
Spindelabdeckbleche geteilt (erforderlich bei Raumhöhe unter 3750 mm). 1 Satz = 2 Stück. ART.-NR: 225SL09040S
Türabweiser zur Anbringung am Hubschlitten 1 Stück ART.-NR: 232HL05083
Zusätzliche Montagebügel, Satz = 2 Stück. Fundamentstärke von min. 150mm, Qualität min. C20/25. ART.-NR: 225SL31000
Zweite Bedienung in der Gegensäule integriert (nicht nachrüstbar, nur ab Werk bestellbar). ART.-NR: 232SL03200GS
