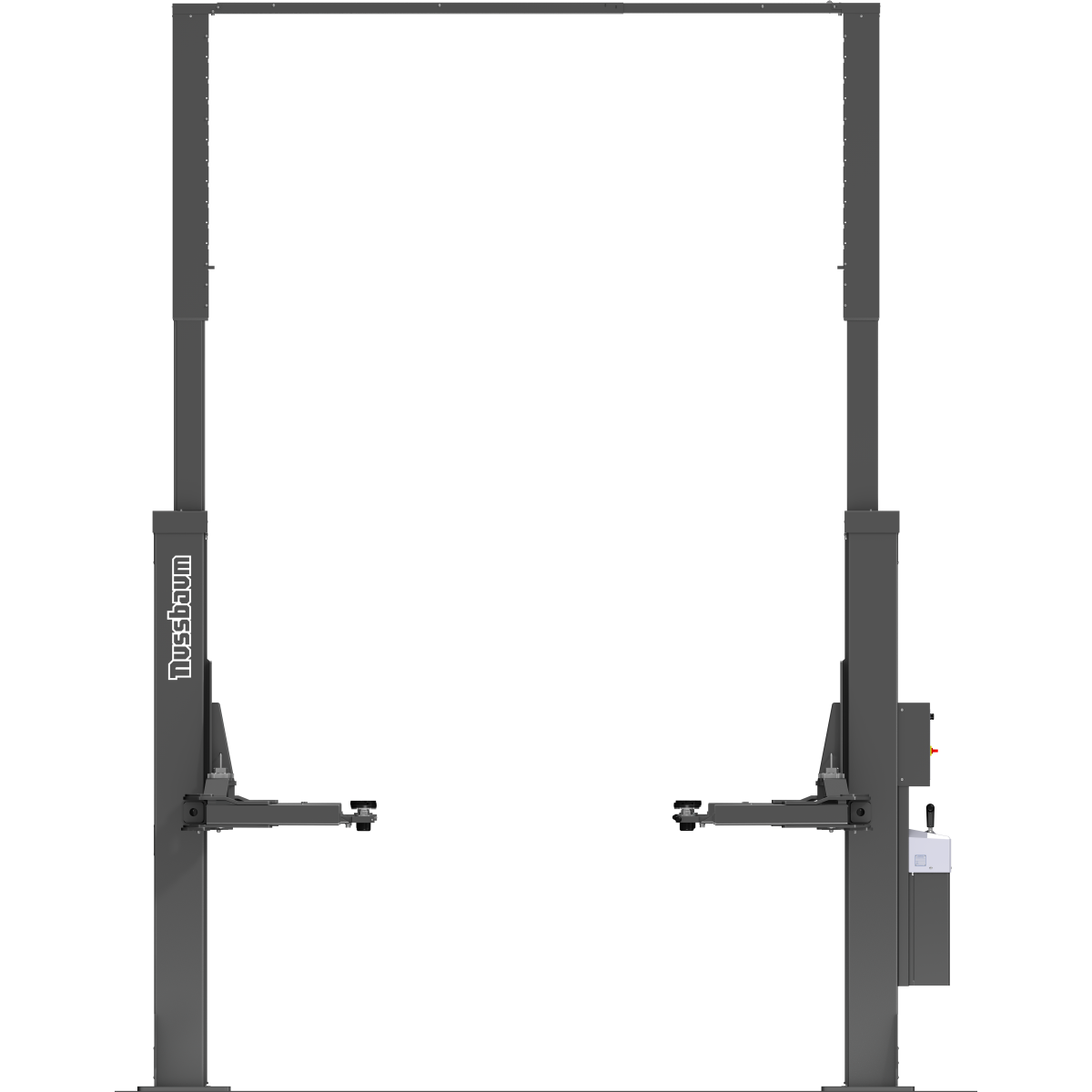

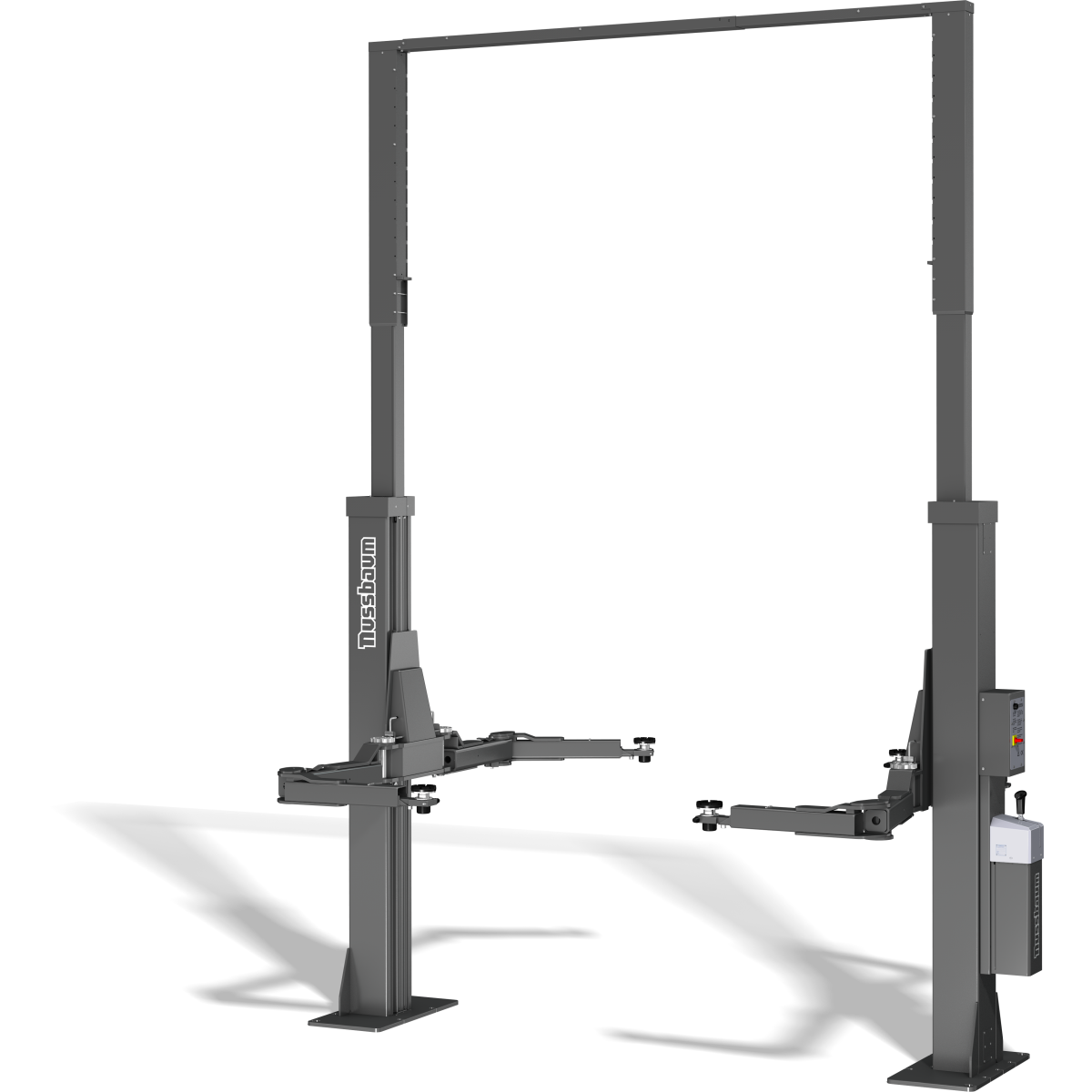

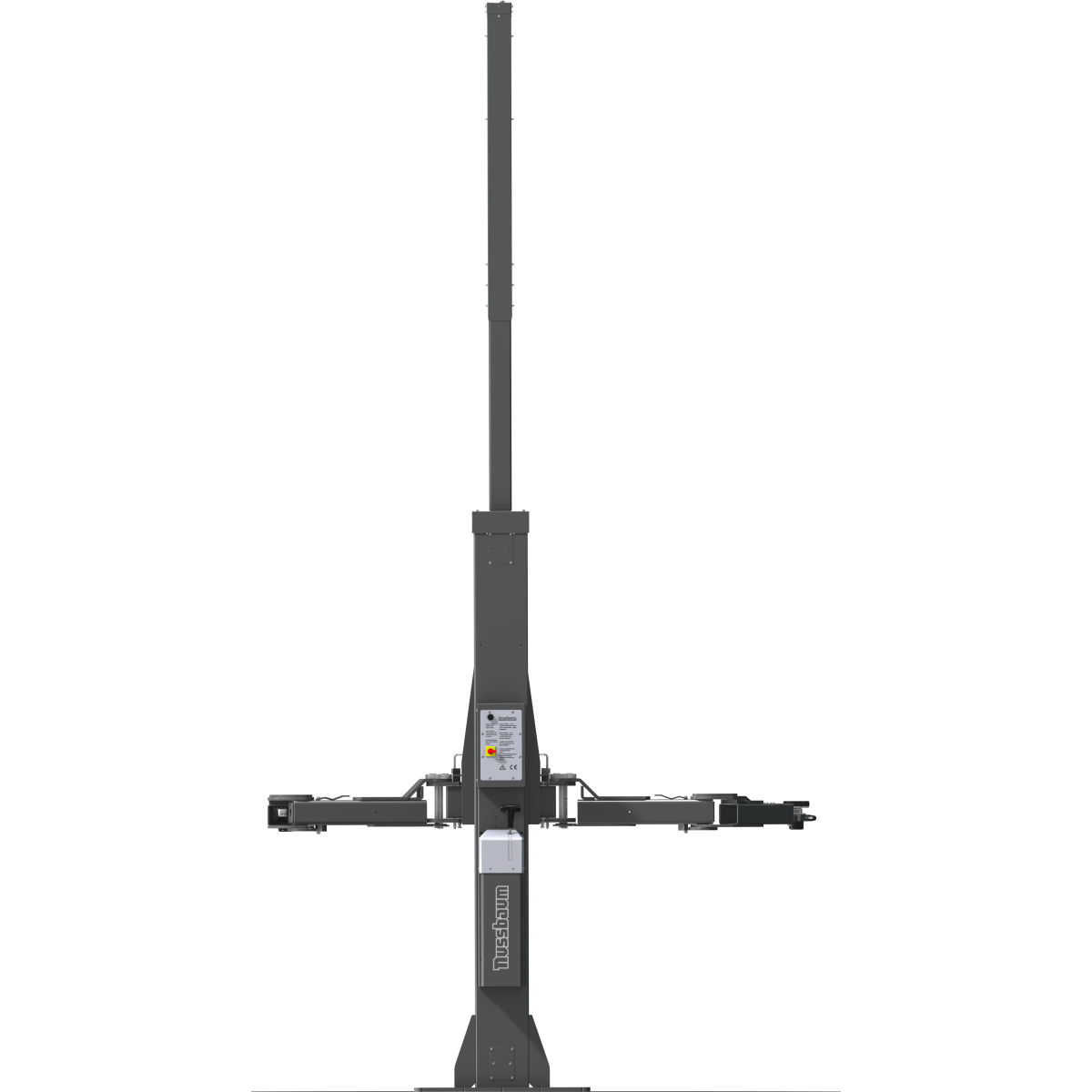

Power Lift HF 3S 5000 DG HSV 4900 mm

Hydraulische 2 Säulen Hebebühne mit Doppelgelenk-Tragarmen, E-Set, Hubsäulenverlängerung 4900 mm

Power Lift HF 3S 5000 DG HSV 4900 mm

ART.-NR:HLNTK250.0001130D-7016
Power Lift HF 3S 5000 DG HSV 4900 mm
NB HLNT 2.50 DG f NB g
NB HLNT 2.50 DG s NB g
Konfigurieren vergleichen
Kurzbeschreibung
ART.-NR: HLNTK250.0001130D-7016
Tragkraft: 5000 kg
Form 2 Säulenhebebühne
Farbe grau
Händler in Ihrer Nähe 20 Nicht Ihre Postleitzahl? hier eingeben

Nussbaum Automotive Lifts, Inc.

177 Defense Highway Suite 7, Annapolis
Maryland 21401

https://

Power Lift HF 3S 5000 DG HSV 4900 mm

Die hydraulische 2 Säulen Hebebühne Power Lift HF 3S 5000 DG HSV 4900 mm mit einer Tragkraft von 5000 kg und Doppelgelenk-Tragarmen ist die weltweit einzige Hebebühne mit dreifachem Sicherheitssystem. Außerdem ist sie die ideale Hebebühne für die anspruchsvolle Kfz-Werkstatt die alle Fahrzeugtypen bedient, von kurzen Kleinwagen über schwere SUV bis zu Vans und Transportern mit langem Radstand. Mit den für Ihre Gewichtsklasse sehr schnellen Hub- und Senkzeiten sowie einem minimalen Wartungsaufwand (keine Gleichlaufseile, keine Rollen) und der automatischen Sicherheitsklinke ist sie die ideale Hebebühne für den täglichen Dauereinsatz in einer Autowerkstatt, in der Flexibilität und Reaktivität gefragt ist. Mit den symmetrischen teleskopierbaren Doppelgelenk-Tragarmen können Sie eine breite Palette an Fahrzeuggrößen und Gewichtsklassen von Smart/BMW Mini bis zu Mercedes-Benz Sprinter und VW Crafter mit langem Radstand anheben.

Die Power Lift HF 3S 5000 DG HSV 4900 mm ist serienmäßig mit den patentierten Nussbaum-Technologien NT und HyperFlow® ausgestattet und wird von Nussbaum seit Ihrer Markteinführung 2014 in Kehl-Bodersweier in Baden-Württemberg entwickelt und hergestellt.

  • Hubzeit: 31 Sekunden / Senkzeit 15 Sekunden
  • Tragkraft: 5000 kg
  • Doppelgelenk-Tragarme erreichen die Aufnahmepunkte verschiedenster Fahrzeuggrößen
  • Verstellbar in Breite und Höhe (mit optionaler Steigrohrverlängerung)
  • Druckluftanschluss und 220 V Steckdose in Säule integriert
  • Hohe Qualität: Jedes Aggregat und jeder Hydraulikzylinder werden vor Versand getestet
  • Entwickelt und hergestellt in Südwestdeutschland
  • Empfohlen von Mercedes-Benz (für bauähnliche Hebebühne HL 2.50 NT Universal MB)

Die HF 3S-Serie ist das Ergebnis aus über 40 Jahren Erfahrung in der Herstellung und Entwicklung hochwertiger automobiler Hebebühnen Made in Germany. Mit speziell entwickelten, hauseigenen Technologien, können wir Ihnen als weltweit einziger Hebebühnenhersteller eine punktgenaue, variable Senkgeschwendigkeit und einen immer perfekten Gleichlauf ohne manuellen Wartungsaufwand anbieten. Der ergonomische stufenlose Bedienhebel Nussbaum-Commander ermöglicht das feinfühlige Senken und lässt den Anwender Positionen im Handumdrehen ändern und korrigieren, das Ganze bei maximaler Sicherheit. Der an der Bediensäule angebrachte Hauptschalter lässt sich zusätzlich mit einem Vorhängeschloss sichern. Die Power Lift HF 3S 5000 DG HSV 4900 mm ist nicht nur sicher, sondern auch außergewöhnlich flexibel und passt sich den verschiedensten Werkstattgrößen und Konfigurationen an. Ihr Grundrahmenfreies und in der Aufstellbreite sowie Höhe verstellbares Design, ermöglicht verschiedenste Aufstellkombinationen und Varianten:  Mit einer minimalen Höhe von 4035-4935  mm und einer Maximalhöhe von 4935 mm dank der optionalen Steigrohrverlängerungen kann die Power Lift HF 3S 5000 DG HSV 4900 mm sowohl in Werkstätten mit geringer Deckenhöhe eingesetzt werden als auch den Unterboden von hohen Fahrzeugen wie Vans und Transporter auf die für Sie ideale Arbeitshöhe heben.

Die ziehenden Hydraulikzylinder schonen den Hydraulikkreislauf auch bei intensiver Nutzung und benötigen sehr wenig Energie. Der geringe Stromverbrauch, der beständige automatische Ausgleich der Hydraulikkreisläufe durch das HyperFlow® System und der geringe Wartungsaufwand auch dank der reduzierten Anzahl beweglicher Teile senken die laufenden Kosten. Das Unterölaggregat ist an der Bediensäule angebracht und für Wartungen leicht zugänglich. Ein Druckluftanschluss und eine 220 V Steckdose sind in die Bediensäule integriert. Die Tragarme und Säulen werden in Nussbaums hauseigenen, hochmodernen Schweißanlagen geschweißt, kugelbestrahlt und anschließend grau pulverbeschichtet. So ist Ihre Hebebühne langfristig gegen Schmutz und Wetter geschützt.

Das Design und die Verarbeitung der Power Lift HF 3S 5000 DG HSV 4900 mm geben ihr ein elegantes Gesamtbild, das Ihre Werkstatt auch im direkten Kundenkontakt im besten Licht erscheinen lässt.

Wie unterscheidet sich die Nussbaum-Sicherheitsklinke von herkömmlichen Sicherungssystemen?

Die Nussbaum-Sicherheitsklinke sichert das Fahrzeug während des Hubvorgangs automatisch in Abständen von 100 mm bis zur maximalen Hubhöhe von mm. Durch den an der Bediensäule angebrachten Sicherheitsschalter kann die Hebebühne zusätzlich manuell in die Klinke abgesetzt werden. Im Gegensatz zu herkömmlichen 2 Säulen Hebebühnen mit Sicherheitsklinken erzeugt die Sicherheitsklinke während des Hebens und Senkens kein sonst für diese Art der Hebebühnen typisches Klack-Geräusch. Das Fahrzeug kann direkt nach Freigabe der Klinke abgesenkt werden, ohne erst nach oben aus der Klinke gehoben werden zu müssen.

Lieferumfang

Hebebühne mit Unterölaggregat an der Hubsäule, Steuerung mittels Commander Hebel, Hubsäulenverlängerung variabel einstellbar, Universal bzw. Doppelgelenktragarme, im Tragarm gesteckte Teleskopdrehteller, CE-STOP bei DG Ausführung

Bauseitige Leistungen

Fundamentstärke von min. 250mm mit Qualität min. C20/25, 14 Dübel BM16-25/100/40 (abhängig vom Fundament, siehe Prüfbuch), Elektroanschluss 3 PH, N + PE, 400 V, 50 Hz, Absicherung 16 Amp. träge, Hydrauliköl HLP 32 ca. 10l[newline marker]Entladung

Details
Tragkraft 5000 kg
RAL Farbe RAL 7016 - grau
Oberfläche Pulverbeschichtung
Unterschwenkhöhe 120 - 195 mm
Aufnahmehöhe mit Aufnahmetellern 120 - 195 mm
Hubzeit 31 sec
Senkzeit 15 sec
Hubhöhe 2055 mm
Erforderliche Deckenhöhe 4195 mm
Gesamthöhe 4035 - 4935 mm
Säulenhöhe 4035-4935 mm
Gesamtbreite 3925 - 4450 mm
Empfohlene Aufstellbreite 3750 mm
Aufstellbreite 3650 - 3950 mm
Durchfahrbreite 2690 - 2890 mm
Durchfahrbreite Säule 2977 - 3177 mm
Durchfahrbreite Hubschlitten 2690 - 2890 mm
Lichter Säulenabstand 2977 - 3177 mm
Lastaufnahmemittel Tragteller
Gleichlaufsystem hydraulisch
CE-Stop ja
E-Set ja
Ölmenge (ca.) 10 liter
Elektroanschluss (Ph/V / Hz) 3 Ph , 400 V, 50 Hz
Absicherung 16 Amp. Träge
Motorleistung 3 KW
Geräuschpegel (<=) 70 db
Fundamentlänge 1650 mm
Fundamentbreite 4300 mm
Betonstärke 250 mm
Betonqualität C20/25
Zolltarifnummer 84254100

Datenblätter

Datenblatt 177 KB

Fundamentpläne

Blockfundamentplan 55 KB

Aufnahmematritzen

Aufnahmematrix 176 KB

Prüfbücher

POWER LIFT HF 3S 5000 DE EN FR ES IT 25 MB

Broschüren

Power Lift HF 3S 5000 Broschüre - Deutsch 1.4 MB
Power Lift HF 3S 5000 Prospetto - Italiano 1.4 MB
Power Lift HF 3S 5000 Brochure - English 1.4 MB
Power Lift HF 3S 5000 Panfleto - Español 1.4 MB
Power Lift HF 3S 5000 Brochure - Français 1.4 MB
Holzkiste
1
Verpackung Holzkiste
Abmessungen (LxBxH) 4300mm x 1150mm x 920mm
Gesamtgewicht 1470kg
Stapelbar
Listenansicht Explosionsansicht

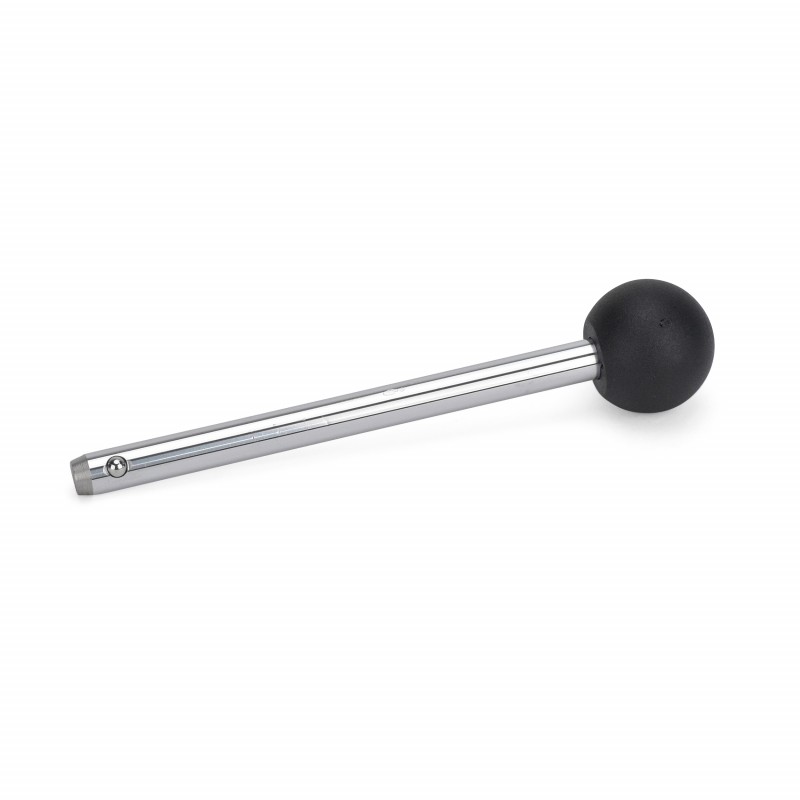

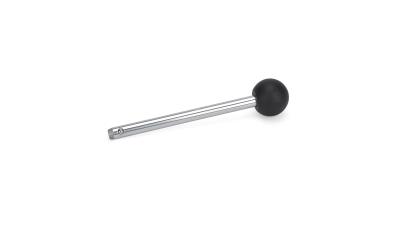

Arretierstift Komplett ART.-NR: 250HDL48119
Lieferzeit auf Anfrage
Ausschalter A 105/3.0200-EV-SO ART.-NR: 990403
sofort lieferbar
Drucktaster 1115.0101 ART.-NR: 990322
sofort lieferbar
Elastomerauflage Drm. 125x24 mm ART.-NR: 901103031
sofort lieferbar
Energieset Kunststoff 70X50X150 ART.-NR: 225SL05093
geringer Bestand

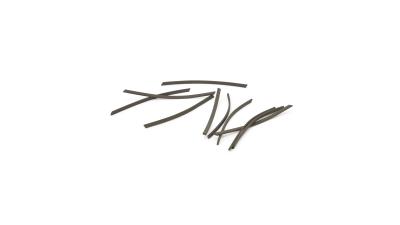

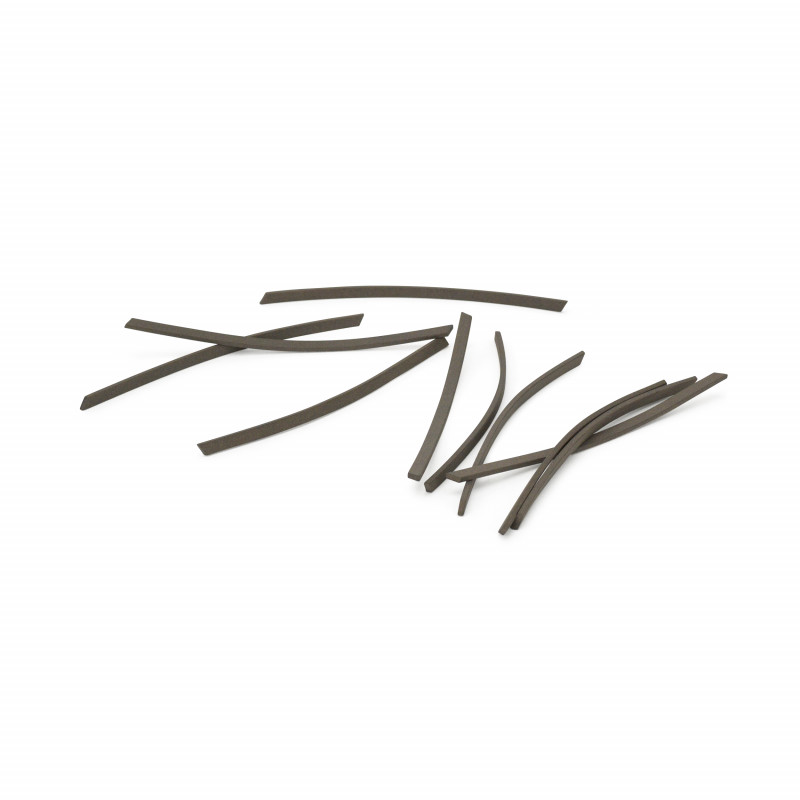

Kolbenführungsring GP6500500-T47-050x05,6x02,5x146,9 ART.-NR: 980277
sofort lieferbar
Kopfschutz Rd. 68x40 PA 6.6 schwarz ART.-NR: 250HDL48028
sofort lieferbar
Kugelknopf zum Aufschlagen GN 319-KT-32-B10-M ART.-NR: 970233 Ersatzartikel: 250HDL48119
Rückschlagventil RVE06 S 2 bar Einbauart: G1/4" ART.-NR: 983700
sofort lieferbar
Schuko-Steckdose blau 10/16A 230V IP54 ART.-NR: 990646
sofort lieferbar
Schütz DC24V / 5,7KW / 400V [27] ART.-NR: 990842
sofort lieferbar
Schutzkappe f.Ziehstange 10mm ART.-NR: 970008
sofort lieferbar
Sicherungshalter für E-Set inkl. Feinsicherung 5x20 mm 6,3A ART.-NR: 232SL393024
sofort lieferbar
Stutzen 15-010/L 10 RB A3C ART.-NR: 980014
Lieferzeit auf Anfrage
Teleskop-Aufnahmeteller ART.-NR: 235TTKAS08055
Lieferzeit auf Anfrage
Unterölmotor UO7K2-371 3,00 kW 3 Ph. 230/400V 50Hz 2pol. ART.-NR: 992658
sofort lieferbar

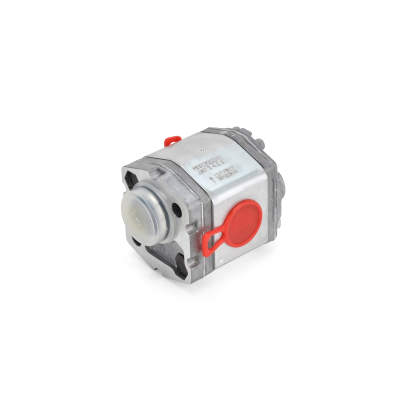

Zahnradpumpe 1BK7S4,2 Q 2,7 cm³ ART.-NR: 980340
geringer Bestand
Zylinder Folgeseite 1854 mm Hub Komplett ART.-NR: 230HL22351-ET
Lieferzeit auf Anfrage
Zylinder Kommandoseite 1854 mm Hub Komplett ART.-NR: 230HL22301-ET
Lieferzeit auf Anfrage
1
Aufsatzgarnitur für Transporter (Trapo) verstellbar 180 - 286 mm, Satz = 4 Stück. ART.-NR: 250SL08130S

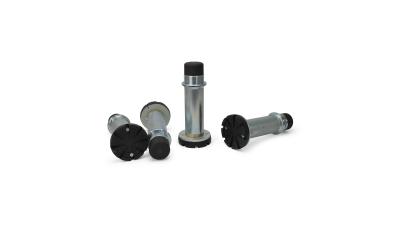

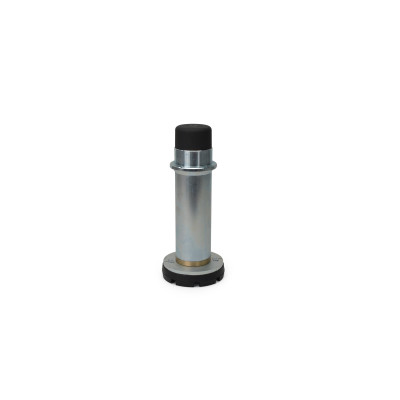

Aufsatzgarnitur verstellbar 231-330 mm, Satz = 4 Stück. ART.-NR: 235TTKAS08809
Aufsteckgarnitur ART.-NR: 235TTKAS08501

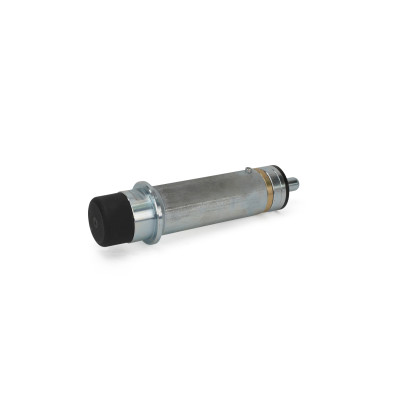

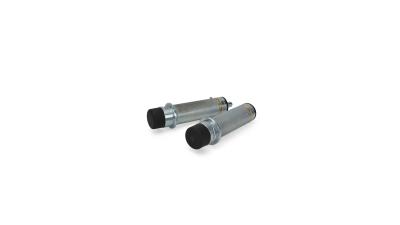

Aufsteckgarnitur für Sprinter (NCV3) mit Fixierstift für vordere Aufnahmepunkte, verstellbar 189-289 mm, Satz = 2 Stück. ART.-NR: 235TTKAS28870

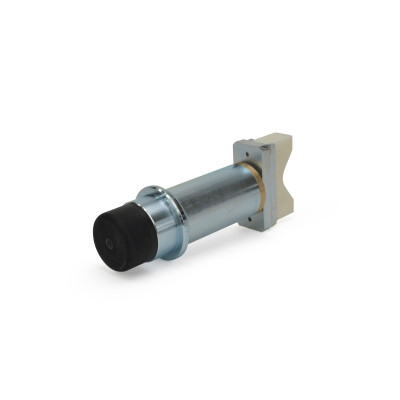

Aufsteckgarnitur für Sprinter (NCV3) mit Prisma für hintere Aufnahmepunkte, verstellbar 181-283 mm, Satz = 2 Stück. ART.-NR: 235TTKAS28850
Aufsteckgarnitur mit geschlitztem Prisma ART.-NR: 235TTKAS08537
