Smart Lift 2.40 SL MM

Elektromechanische 2 Säulen Hebebühne mit Spindel und Mini Max-Tragarmen

Smart Lift 2.40 SL MM

ART.-NR:SL240.0000141D-5001 Preis: €6.723,50 inkl. 19% MwSt.
Smart Lift 2.40 SL MM
2 post lift Smart Lift 2 40 SL MM f RAL5001 blue

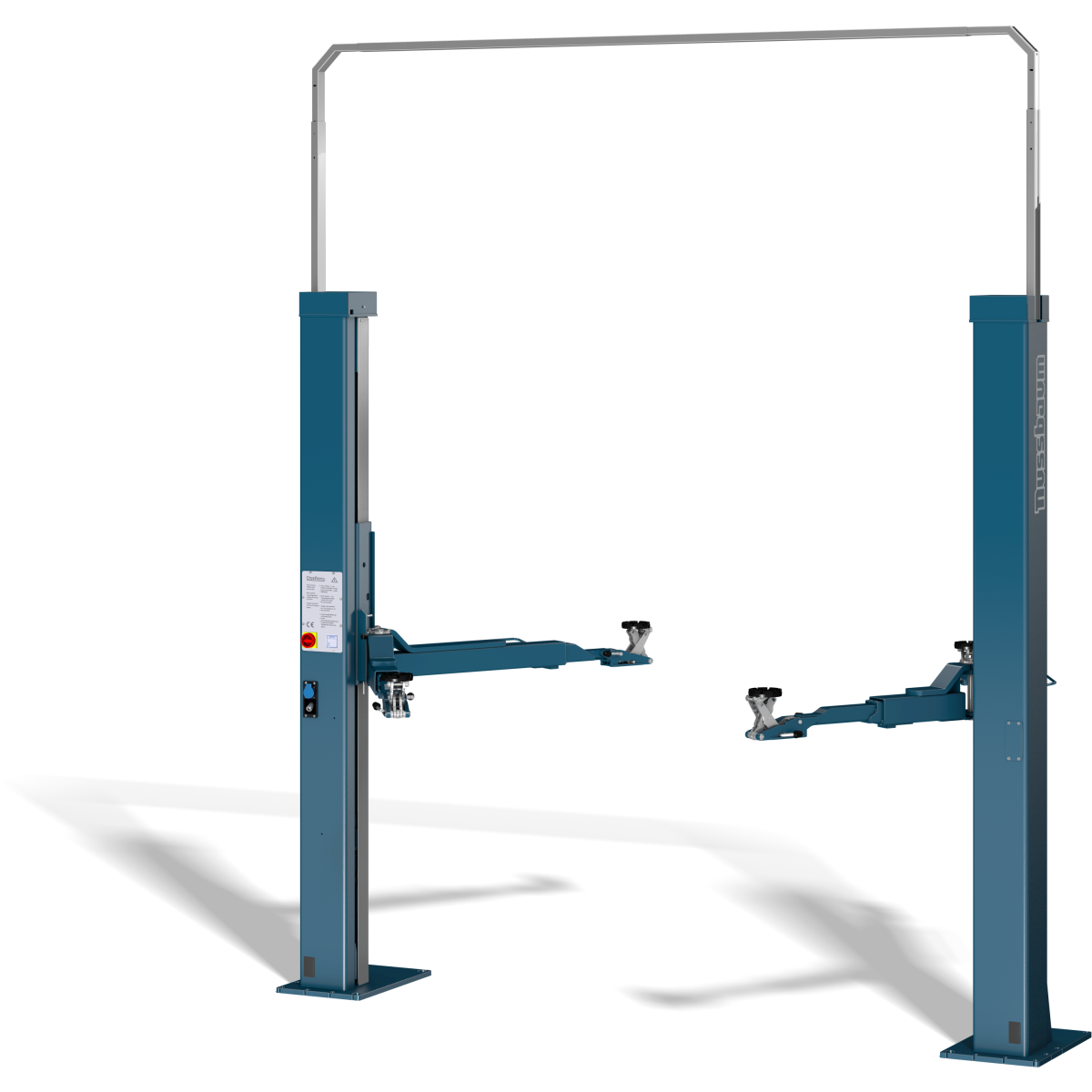

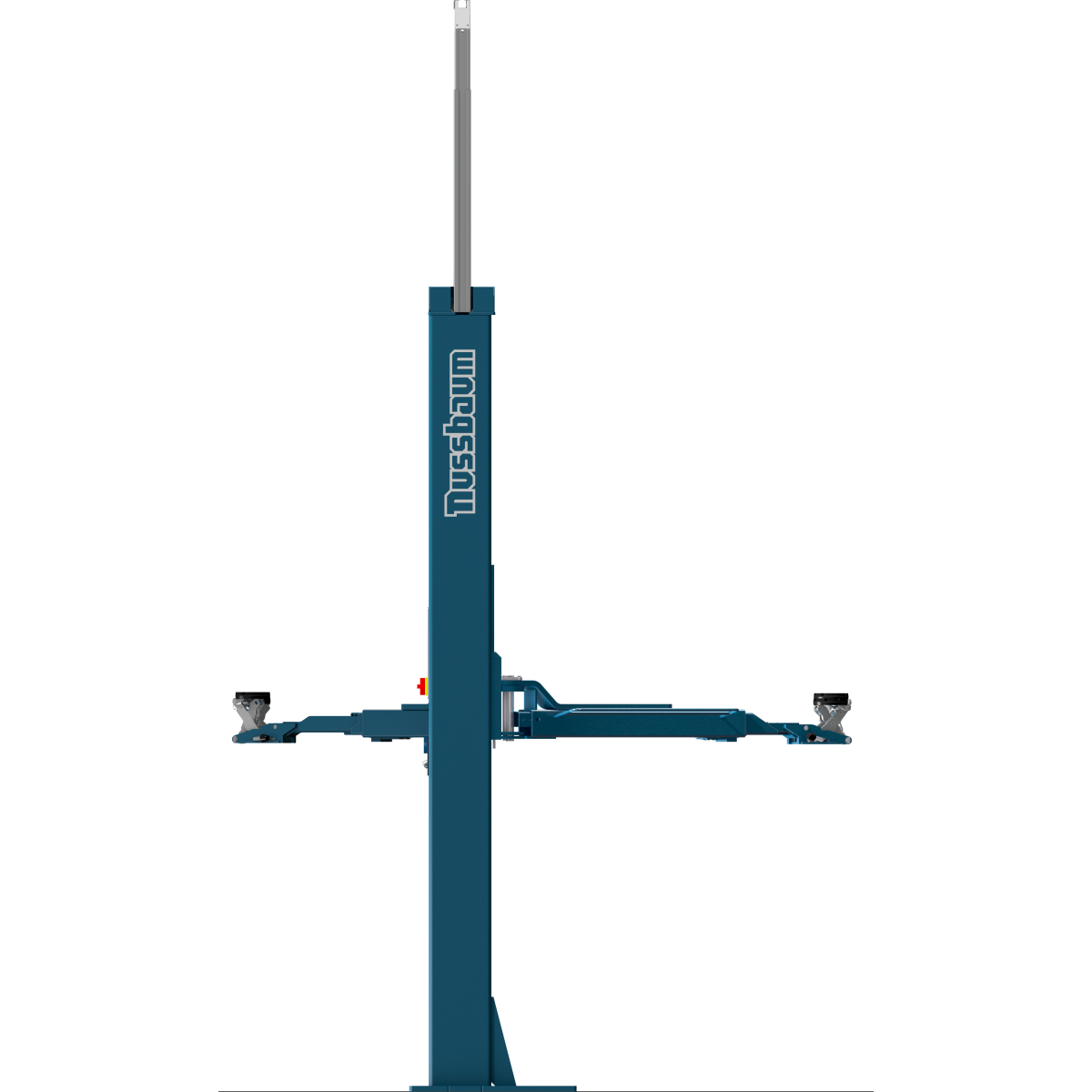

2 post lift Smart Lift 2 40 SL MM s RAL5001 blue
MiniMax 002
MiniMax 005
Onlinepreis
€6.723,50
inkl. 19% MwSt.
Kaufen Konfigurieren vergleichen
Kurzbeschreibung
ART.-NR: SL240.0000141D-5001
Tragkraft: 4000 kg
Form 2 Säulenhebebühne
Farbe blau

Smart Lift 2.40 SL MM

Die elektromechanische 2 Säulen Hebebühne Smart Lift 2.40 SL MM mit Spindel, einer Tragkraft von 4000 kg und asymmetrischen 2-fach teleskopierbaren Tragarmen ist die ideale Hebebühne für die preisbewusste und anspruchsvolle Autowerkstatt. Mit ihrer geringen minimalen Höhe und der flexiblen Aufstellbreite passt sie in jede Kfz-Werkstatt. Die einfache Kabelverbindung zwischen den Säulen kann wahlweise im Boden oder über eine einfache, höhenverstellbare Kabelbrücke oben zwischen den Säulen angebracht werden. Die Mini Max Tragteller erlauben leichten Zugang zu den Aufnahmepunkten tiefergelegter Fahrzeuge, Fahrzeuge mit tiefgezogenem Seitenschweller oder Geländewagen. Die Tragteller können nach dem Einschwenken bequem per Fußbetätigung an den Unterboden herangehoben werden.

  • Hubzeit und Senkzeit: 40 Sekunden
  • Tragkraft: 4000 kg
  • Verstellbar in Breite und Höhe, geringer minimaler Platzbedarf
  • Ideal für niedrige Deckenhöhen mit minimaler Höhe von nur [AttributeShortCode,attribute=Erforderliche Deckenhöhe,attributeid=77] mm
  • Höhenverstellbare Mini Max Tragteller mit einfacher Fußbetätigung
  • Druckluftanschluss und 220 V Steckdose serienmäßig in Säule integriert
  • Hohe Qualität: Jedes Exemplar wird einzeln vor Versand unter Last getestet
  • Entwickelt und hergestellt in Südwestdeutschland

Die Nussbaum Smart-Lift Reihe bewährt sich seit über 20 Jahren. Heute stehen weltweit mehr als 100.000 Smart Lift Hebebühnen Automechanikern im Werkstattalltag zur Seite.

Das Spindel-Tragmutter System besteht aus einer sich drehenden Spindel und einer verschleißarmen Hubmutter aus hochwertigem Nylatron®. Eine unter der Tragmutter angebrachte zweite Sicherheitsmutter sichert das System zusätzlich. Die Tragarme sind durch eine automatische Arretierung gesichert. Die Hubmutter kann durch eine leicht einsehbare optische Verschleißkontrolle durch den Anwender geprüft werden.

Die Säulen und Tragarme werden in Nussbaums hauseigenen, hochmodernen Schweißanlagen geschweißt, kugelbestrahlt und anschließend blau pulverbeschichtet. So ist Ihre Hebebühne langfristig gegen Schmutz und Wetter geschützt.

Lieferumfang

Lift with cable bridge (adjustable), asymmetrical, telescopic arms, 4 turntables fixed in the arm, energy set (option): E-Set (230 V/ compressed air) in the control column

Bauseitige Leistungen

Foundation 200 mm C20/25 standard reinforcement, 12 dowels BM12-20/80/40 (depending on foundation, see manual), eletric connection 3 PH, N + PE, 400 V, 50 Hz, 16 Amp. slow fuse, Compressed air connection for energy set (Option), Unloading

Details
Tragkraft 4000 kg
RAL Farbe RAL 5001 - blau
Oberfläche Pulverbeschichtung
Empfohlene Aufstellbreite 3350 mm
Erforderliche Deckenhöhe 2900 mm
Unterschwenkhöhe 75 mm
Drehtellerhöhe 185 mm
Aufnahmehöhe mit Aufnahmetellern 75 - 185 mm
Auszug Tragarme vorne 635 - 1065 mm
Auszug Tragarme hinten 1130 - 1840 mm
Hubhöhe 2060 mm
Lichter Säulenabstand 2650 - 2770 mm
Gleichlaufsystem elektrisch
Säulenhöhe 2890 mm
Aufstellbreite 3230 - 3350 mm
Gesamtbreite 3230 - 3350 mm
Hub-/Senkzeit 40 sec
Lichte Höhe 3682 - 4133 mm
Durchfahrbreite 2394 - 2514 mm
Durchfahrbreite Säule 2650 - 2770 mm
Durchfahrbreite Hubschlitten 2394 - 2514 mm
Gesamthöhe 3716 - 4167 mm
Antriebsleistung pro Säule 1,5 KW
Lastaufnahmemittel Tragteller
E-Set ja
Druckluftanschluss ja
Elektroanschluss (Ph/V / Hz) 3 Ph , 400 V , 50 Hz
Absicherung 16 Amp. Träge
Fundamentlänge 3750 mm
Fundamentbreite 1600 mm
Betonstärke 200 mm
Betonqualität C20/25
Zolltarifnummer 84254100

Datenblätter

Datenblatt 104 KB

Fundamentpläne

Fundamentplan 107 KB
Blockfundamentplan 112 KB

Aufnahmematritzen

Aufnahmematrix 3.9 MB
Aufnahmematrix 74 KB

Prüfbücher

SMART LIFT 2.30 SL - 2.40 SL HYMAX S 3000 - 4000 DE EN FR ES IT 31 MB

Broschüren

Smart Lift Broschüre - Deutsch 2.2 MB
Smart Lift Brochure - English 2.2 MB
Smart Lift Panfleto - Español 2.2 MB
Smart Lift Brochure - Français 2.2 MB
Smart Lift Prospetto - Italiano 2.2 MB
Holzkiste
1
Verpackung Holzkiste
Abmessungen (LxBxH) 2960mm x 770mm x 550mm
Gesamtgewicht 650kg
Stapelbar 3-fach
Listenansicht Explosionsansicht
Abdeckblech BL. 1,25x198x2760 DX 51 D+Z kpl. ART.-NR: 240SL09008
geringer Bestand
Arretier Zahnscheibe Rd100x25 42CrMo4(galv.verzinkt)-Kanban- ART.-NR: 250SL08039
geringer Bestand
Bolzen Rd. 10x22 S355J2G3 (galv. verzinkt 5-15µm) ART.-NR: 025ALSM08039
geringer Bestand
Elastomerauflage Drm. 125x24 mm ART.-NR: 901103031
Lieferzeit auf Anfrage
Elektro SL Kabelsatz (3Leitungen) ART.-NR: 232SL03040
geringer Bestand
Energieset Kunststoff 70X50X150 ART.-NR: 225SL05093
geringer Bestand
Filz-Ring MNII rohweiß 62X43X8 ART.-NR: 970658
sofort lieferbar
Gelenkbolzen Rd. 40x237 C45+C (galv. verzinkt) ART.-NR: 232NSTL28016
Lieferzeit auf Anfrage
Gleitstück 10x20x46 PA6.6 ART.-NR: 225SL06036
sofort lieferbar
Gleitstück 4 FL. 15X10X50 PA6.6 ART.-NR: 225SL06038
Lieferzeit auf Anfrage
Gleitstück Fl. 35x45x80 PA6.6 schwarz ART.-NR: 9225SL06033
Lieferzeit auf Anfrage
Hub- + Folgemutter mit Klinke kpl. f. SLE-eletr.-Version ART.-NR: 232SL02018
Lieferzeit auf Anfrage
Kabelsatz SL komplett ART.-NR: 232SL393004
geringer Bestand
Lagergehäuse montiert Rd. 98x50 C45 Montageteil ART.-NR: 225SL25031M
sofort lieferbar
Motor 232 SL Elektronik ELMA ART.-NR: 232SL01003EL
Lieferzeit auf Anfrage

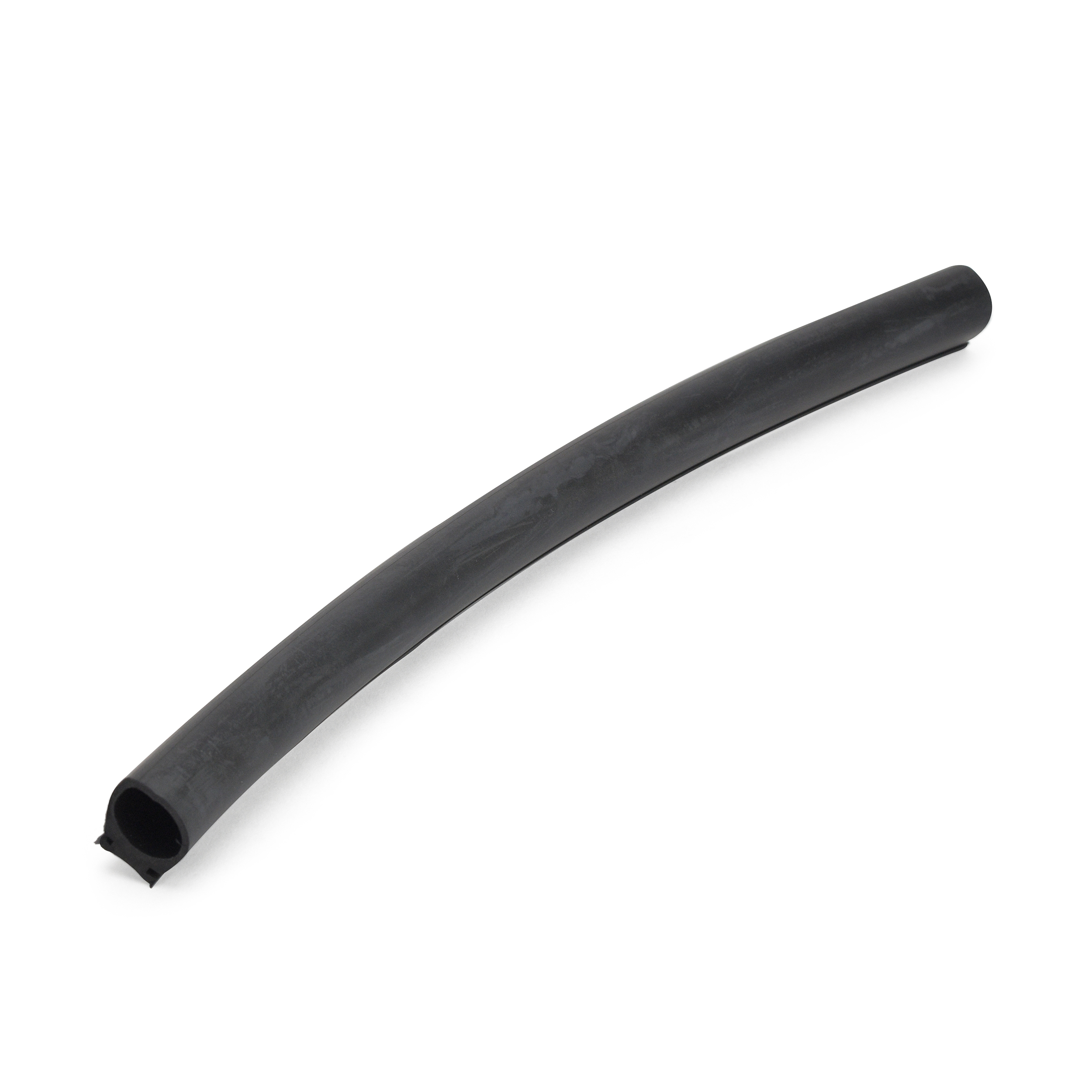

Profilgummi 480 MM ART.-NR: 225SL06003S3
Lieferzeit auf Anfrage
Rillenscheibe RD. 131X45 9S20K -KANBAN- ART.-NR: 250SL02010
Lieferzeit auf Anfrage
Schlauchklemme 40-60 MM12,2 MM verzinkt ART.-NR: 970978
sofort lieferbar
Schmiernippel (9AM6X1) Stahl DIN 71412 M 6x1 ART.-NR: 970020
sofort lieferbar
Schütz DC24V / 5,7KW / 400V [27] ART.-NR: 990842
geringer Bestand
Sicherungshalter für E-Set inkl. Feinsicherung 5x20 mm 6,3A ART.-NR: 232SL393024
sofort lieferbar
Sichtschutz Bl. 1,0x98x230 StW22 DD11 kpl. ART.-NR: 225SL09010
Lieferzeit auf Anfrage
SL-Gleichlaufpoti Komplett ART.-NR: 232SL03003
sofort lieferbar
Spannelement VKT. 20x50 S235JR inkl. galv. verzinkt ART.-NR: 225SL25026
Lieferzeit auf Anfrage
Spindelbaugruppe f. SL m. elektronischer Gleichlaufsteuerung ART.-NR: 232SL02024
Lieferzeit auf Anfrage
Spindelführung kpl. ART.-NR: 225SL62025K
sofort lieferbar
Steigrohr Bl. 1,5x127x985 DX51 D+Z kpl. ART.-NR: 225SL45073
Lieferzeit auf Anfrage
Steigrohre 250SL Bl. 2x154x1179 QSTE372 ZN re. + li. ART.-NR: 9250SL05070SET
Lieferzeit auf Anfrage
Steuerung SL RAL 5001 ART.-NR: 232SL03009-RAL5001
geringer Bestand
Wendeschalter W 151/93.1000-SO-NU ART.-NR: 994777
Lieferzeit auf Anfrage
Ziehstange kpl. incl. Druckfeder,Spannhülse u.Schutzkappe ART.-NR: 232NSTL28095-ET
Lieferzeit auf Anfrage
Ziehstange kpl. incl. Druckfeder,Spannhülse u.Schutzkappe ART.-NR: 232NSTL28096-ET
geringer Bestand
1 2 3 4 5
Auffahrplatten / Fahrzeugpodest (1 Satz = 4 Stück) Erhöhung des Fahrzeugs um 50mm - ideal für tiefergelegte Fahrzeuge. Maße: 700x400x50 LxBxH ­ 8,5kg/Platte ART.-NR: 235HL05130SET
Betriebsstundenzähler mit Druckluftkupplung in der Bedienseite – schließt Energie-Set Bedienseite aus. ART.-NR: 225SL05091MB
Energie-Set für in der Gegensäule integriert (230 V und Druckluftkupplung) ART.-NR: 225SL05092
Nachrüstsatz Deckenlichtschranke Fotozelle für SL-Reihe ART.-NR: 230SL01700
Schlagschrauberhalterung zum Aufschrauben auf die Säule, 1 Stück. ART.-NR: 225SL08278
Schlauchhalter zum Aufschrauben auf die Säule, 1 Stück. ART.-NR: 175RG25315
Schraubenablage für mm-Version verzinkt, Satz = 2 Stück ART.-NR: 232SL08376S
Schraubenablage verzinkt, Satz = 2 Stück . ART.-NR: 225SL08276S

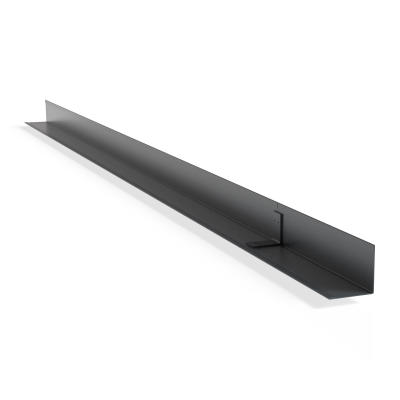

Spindelabdeckbleche geteilt (erforderlich bei Raumhöhe unter 3750 mm). 1 Satz = 2 Stück. ART.-NR: 225SL09040S
Türabweiser zur Anbringung am Hubschlitten 1 Stück ART.-NR: 232HL05083
Zweite Bedienung in der Gegensäule integriert (nicht nachrüstbar, nur ab Werk bestellbar). ART.-NR: 232SL03200GS

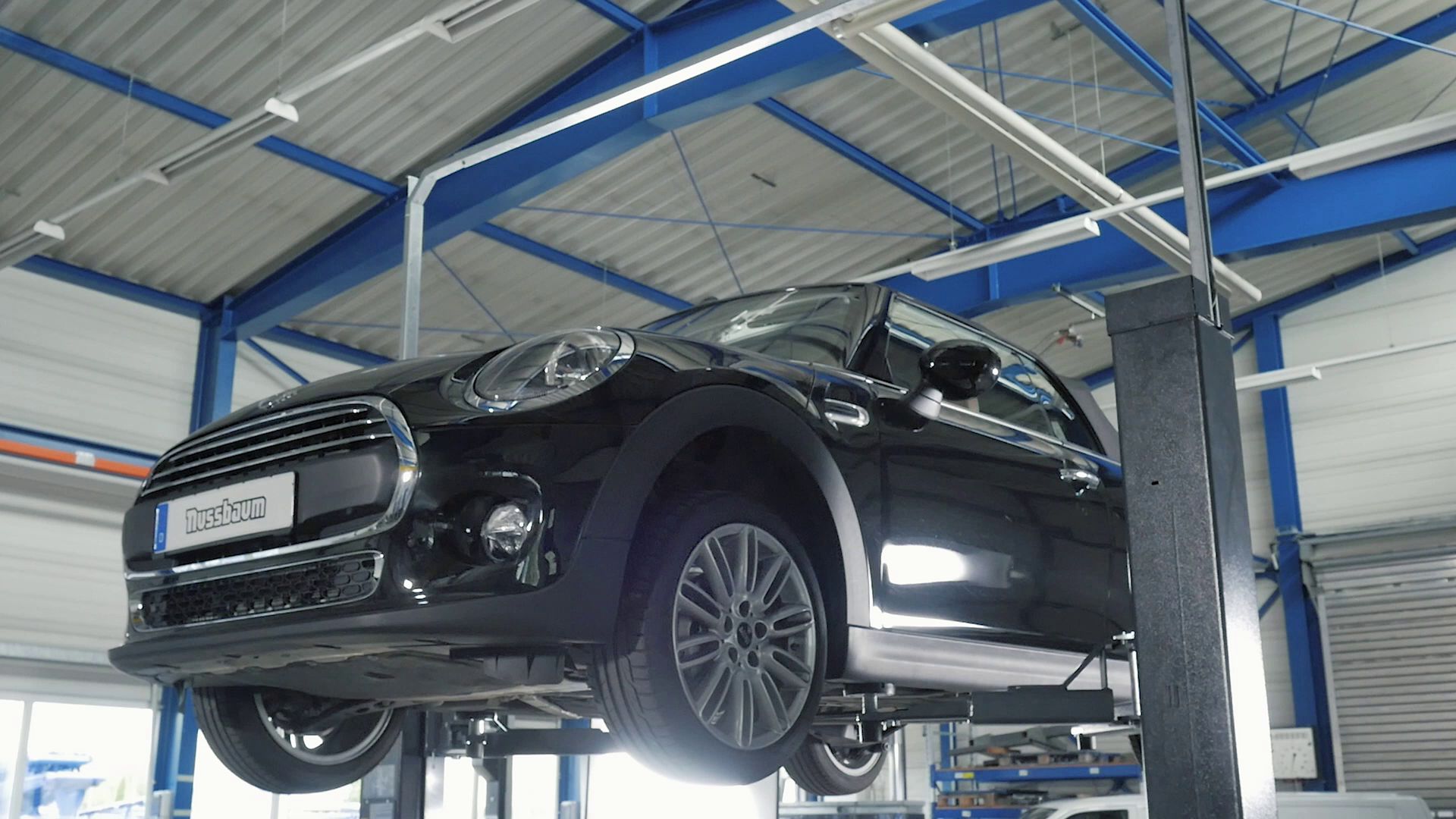

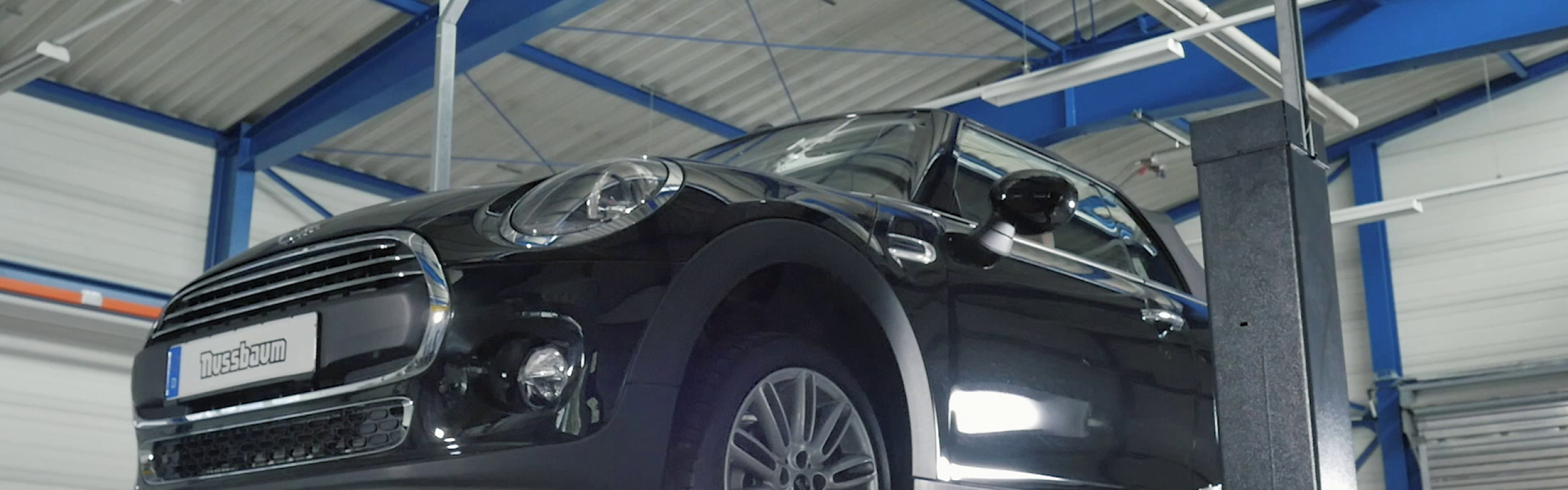

Smart Lift 2.40 SL MM
